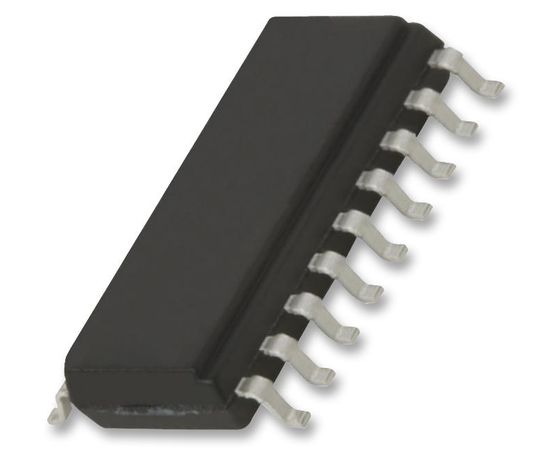

2ED020I12-FI (INFINEON)
Драйвер БТИЗ, высокой стороны, 2А, 14В до 18В, SOIC-18
2ED020I12-FI является 2-канальным, высокоскоростным, высоковольтным MOSPET и драйвером БТИЗ с технологией CT и внутренней блокировкой опорных выходов высокой и низкой сторон. Плавающий драйвер высокой стороны может получать питание напрямую или через ограничительный диод и конденсатор. В дополнение к логическому вводу каждого драйвера имеется специальный вход для отключения. Выходные драйверы обладают буферным каскадом высоких импульсных токов, который предназначен для минимальной перекрестной проводимости драйвера. Задержки распространения согласуются для упрощения использования в ВЧ устройствах. Этот драйвер предназначен для привода N-канального БТИЗ, который работает с напряжениями до 1.2кВ.
- Согласованная задержка распространения
- Высокая стойкость к DV/DT
- Низкое энергопотребление
- Плавающий драйвер высокой стороны
- Блокировка по недостаточному напряжению
- Вход совместимы с 3.3В и 5В TTL
- КМОП входы с запуском триггером Шмитта и подтягиванием вниз
- Неинвертированные выходы
- Входы с блокировкой
- Специализированный вход отключения с подтягивающим резистором
Области применения
Связь и Сеть, Управление Питанием, Альтернативаня Энергия, Авто
Задержка Выхода:
85нс
Задержка по Входу:
85нс
Количество Выводов:
18вывод(-ов)
Конфигурация Привода:
Высокая Сторона
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
14В
Пиковый Выходной Ток:
2А
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Привода:
SOIC
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
