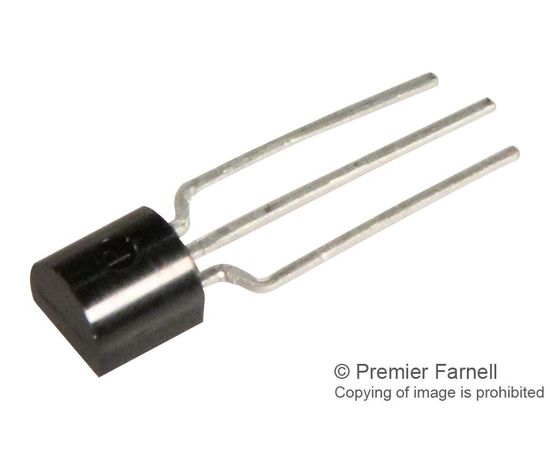

DS18B20+T&R (MAXIM INTEGRATED PRODUCTS)
Датчик температуры (ИС), Цифровой, ± 0.5°C, -55 °C, 125 °C, TO-92, 3 вывод(-ов)
DS18B20+T&R является 1-проводным, цифровым термометром с программируемым разрешением в 3-выводном корпусе TO-92. Цифровой термометр обеспечивает 9 - 12-битные измерения температуры и оснащен функцией тревоги с энергонезависимыми, программируемыми точками верхнего и нижнего триггеров. Связь между центральным микропроцессором и DS18B20 осуществляется через 1-проводную шину. В добавок к этому, устройство может получать питание от линии данных (паразитное питание), устраняя необходимость наличия внешнего источника питания. Каждый DS18B20 обладает уникальным 64-битный серийным кодом, который храниться во встроенной ROM, что позволяет нескольким устройствам DS18B20 работать на одной шине. Таким образом возможно при помощи одного микропроцессора легко управлять несколькими DS18B20, которые находятся в разных местах. Подходит для использования с системах ОВКВ, системах мониторинга температуры внутри зданий, оборудовании, системах мониторинга процессов и системах управления.
- Диапазон напряжения питания от 3В до 5.5В
- Измерение температур от -55°C до 125°C (-67°F до +257°F)
- Точность ±0.5°C в диапазоне от -10°C до +85°C
- Не требуется никаких внешних компонентов
- Для работы паразитного питания необходимо всего 2 вывода (DQ и GND)
- Упрощает измерение температуры при помощи возможности Multidrop
- Снижение количества компонентов с интегрированным датчиком температуры и EEPROM
- Ток режима ожидания 750мА и в активном режиме 1мА при VDD = 5В
Области применения
Считывание и Контрольно-измерительная Аппаратура, Потребительская Электроника, Промышленное, Медицинское
Примечания
TO-92 packages in tape and reel can be ordered with straight or formed leads. Choose "SL" for straight leads.
Диапазон Точности Измерения:
± 0.5°C
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
-
Максимальная Измеряемая Температура:
125°C
Максимальное Напряжение Питания:
5.5В
Минимальная Измеряемая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Датчика:
TO-92
Тип Выхода Микросхемы:
Цифровой
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
