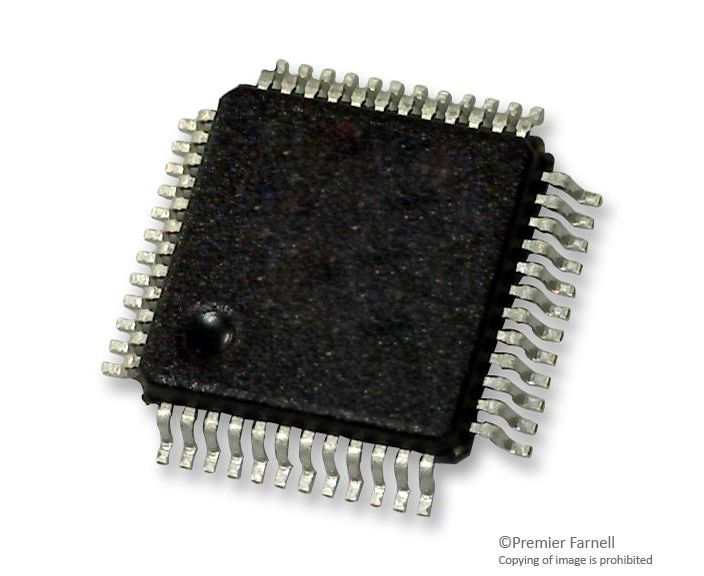

S9S12VR48AF0VLF (NXP)
MCU, 16BIT, S12, 25MHZ, LQFP-48
The S9S12VR48AF0VLF is a mixed signal 16-bit Microcontroller based on enhanced HCS12 CPU with CISC architecture operates at a maximum frequency of 25MHz. The device incorporates 48kB internal flash, 2kB internal RAM, 0.512kB EEPROM, 6-channel 10-bit A/D converter, LIN physical interface, a 5V regulator system and 24 general-purpose I/O pins. This device also features peripherals like two serial communications interface (SCI) and one serial peripheral interface module (SPI).
- High-speed HCS12 CPU 16-bit processing unit
- Phase locked loop (IPLL) frequency multiplier with internal filter
- 1MHz Internal RC oscillator
- 4 to 16MHz Amplitude controlled pierce oscillator
- Internal COP (watchdog) module
- Timer module (TIM) supporting input/output channels
- Pulse width modulation (PWM) module with up to eight x 8-bit channels
- On-chip LIN physical layer transceiver fully compliant with the LIN 2.1 standard
- On-chip voltage regulator (VREG)
- Autonomous periodic interrupt (API)
- 2 Protected low-side outputs to drive inductive loads
- 2 Protected high-side outputs
- 4 High-voltage inputs with wake-up capability and readable internally on ADC
- Two 10mA high-current outputs
- 20mA high-current output for use as Hall sensor supply
- Battery voltage sense with low battery warning, internally reverse battery protected
- Chip temperature sensor
Области применения
Авто, Привод Двигателя и Управление, Автоматизация и Управление Процессами
Архитектура:
S12
Количество I/O:
28I/O
Количество Выводов:
48вывод(-ов)
Линейка Продукции:
S12 Magni V Family S12VR Series Microcontrollers
Максимальное Напряжение Питания:
1.8В
Минимальное Напряжение Питания:
-
Размер Памяти:
48КБ
Размер Памяти RAM:
2КБ
Семейство Микроконтроллера:
S12 Magni V
Серия Микроконтроллера:
S12VR
Скорость ЦПУ:
25МГц
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
AEC-Q100
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
LIN, SCI, SPI
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
