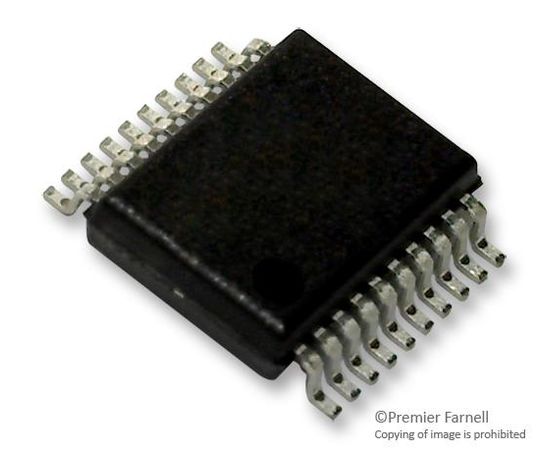

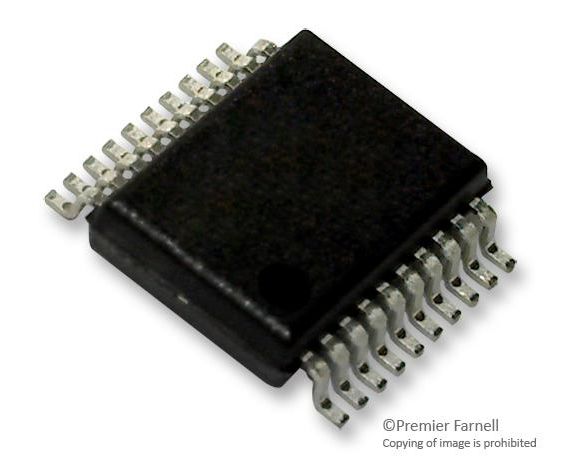

PIC16F1709-I/SS (MICROCHIP)
8 Bit MCU, Flash, PIC16 Family PIC16F17xx Series Microcontrollers, 32 МГц, 14 КБ, 1 КБ
The PIC16F1709-I/SS is an enhanced mid-range PIC16 family 8-bit powerful (200 nanosecond instruction execution) yet easy-to-program CMOS flash based Microcontroller packs powerful PIC®(RISC) architecture. This product offer all of the advantages of the well recognized mid-range x14 architecture with standardized features including 14kB of addressable program memory size, 1024bytes of data memory size, 18 general-purpose I/O pins, two comparators, 12-channel 10-bit analog-to-digital (A/D) converter and one 8-bit digital-to-analog (D/A) converter. This device operates at a maximum frequency of 32MHz with wide operating voltage of 1.8 to 5.5V.
- 49 (14-bit wide) easy instructions to learn
- 16 level hardware stack
- 2 (16-bit) file select registers
- Hardware interrupt handling with content save
- 32kHz to 32MHz internal oscillator
- Peripheral pin select (PPS)
- Brown-out reset (BOR)
- Power on reset (POR)
- 2x Operational amplifier
- Zero cross detect
- Four 8-bit digital timers
- One 16-bit digital timer
- Two stand alone PWM
- 2x Capture/Compare/PWM (CCP)
- 3x Configurable logic cell modules (CLC)
- 1x Complementary waveform generator (CWG)/Complementary output generator (COG)
- In-Circuit Serial Programming™ (ICSP™)
Области применения
Промышленное, Авто, Потребительская Электроника, Привод Двигателя и Управление, Освещение, Медицинское, Охрана
Количество I/O:
18I/O
Количество Выводов:
20вывод(-ов)
Линейка Продукции:
PIC16 Family PIC16F17xx Series Microcontrollers
Максимальное Напряжение Питания:
5.5В
Минимальное Напряжение Питания:
2.3В
Размер Памяти:
14КБ
Размер Памяти RAM:
1КБ
Семейство Микроконтроллера:
PIC16
Серия Микроконтроллера:
PIC16F17xx
Скорость ЦПУ:
32МГц
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микроконтроллера:
SSOP
Тип Встроенного Интерфейса:
EUSART, I2C, SPI
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
