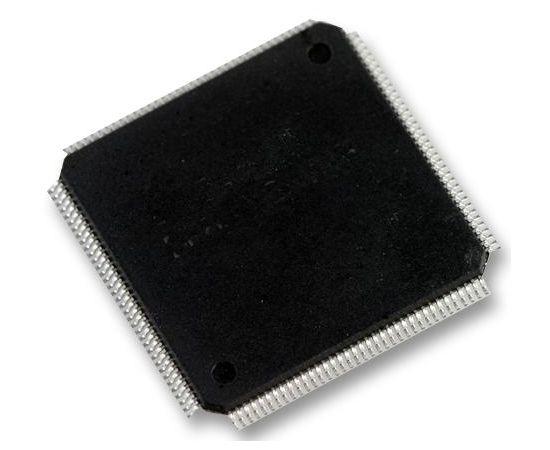

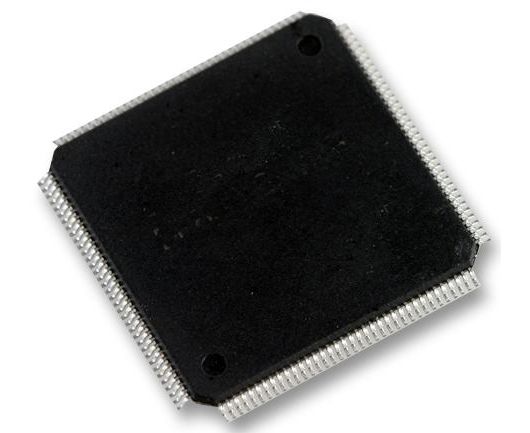

STM32F439ZGT6 (STMICROELECTRONICS)

F2393672
нет данных

Микроконтроллер ARM, высокой производительности, STM32 Family STM32F4 Series Microcontrollers

Документация
Technical Data Sheet EN
Product Change Notice EN

БрендSTMICROELECTRONICS НаименованиеSTM32F439ZGT6 Страна производстваPhilippines СкладFarnell

Микроконтроллер ARM, высокой производительности, STM32 Family STM32F4 Series Microcontrollers

The STM32F439ZGT6 is a STM32 F4 series 32-bit Microcontroller based on the high-performance ARM Cortex-M4 RISC core operating at a frequency of up to 180MHz. Its Cortex-M4 core features a floating point unit (FPU) single precision which supports all ARM single precision data-processing instructions and data types. It also implements a full set of DSP instructions and a memory protection unit (MPU) which enhances application security. The device incorporate high-speed embedded memories (up to 1024kB of Flash memory, up to 256kB of SRAM) and an extensive range of enhanced I/Os and peripherals connected to two APB buses, two AHB buses and a 32-bit multi-AHB bus matrix. This device offer one 12-bit ADC, two DACs, a low-power RTC, twelve general-purpose 16-bit timers including two PWM timer for motor control, two general-purpose 32-bit timers, a true RNG, as well as standard communication interfaces - up to three I?Cs, six SPIs, two I?Ss, four USARTs and four UART.
  • 225 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1)
  • LCD parallel interface, 8080/6800 modes
  • LCD-TFT controller up to XGA resolution with dedicated Chrom-ART Accelerator™
  • 4 to 26MHz Crystal oscillator
  • Internal 16MHz factory-trimmed RC (1% accuracy)
  • 32kHz Oscillator for RTC with calibration
  • Internal 32kHz RC with calibration
  • Sleep, stop and standby modes
  • VBAT supply for RTC, 20 x 32-bit backup registers and optional 4kB backup SRAM
  • SWD and JTAG interfaces
  • Cortex-M4 Trace Macrocell™
  • Serial audio interface
  • 2 x CAN (2.0B Active) and SDIO interface
  • USB 2.0 high-speed/full-speed device/host/OTG controller
  • 10/100 Ethernet MAC with dedicated DMA - supports IEEE 1588v2 hardware, MII/RMII
  • True random number generator
  • CRC calculation unit
  • RTC - subsecond accuracy, hardware calendar
  • 96-bit Unique ID

Области применения

Привод Двигателя и Управление, Медицинское, Промышленное, Автоматизация и Управление Процессами, Потребительская Электроника, Охрана, Визуализация, Видео и Зрение, ОВКВ, Аудио, Управление Питанием

Архитектура:
ARM Cortex-M4
Количество I/O:
114I/O
Количество Бит:
32бита
Количество Выводов:
144вывод(-ов)
Линейка Продукции:
STM32 Family STM32F4 Series Microcontrollers
Максимальное Напряжение Питания:
3.6В
Минимальное Напряжение Питания:
1.8В
Размер Памяти:
1МБ
Размер Памяти RAM:
256КБ
Семейство Микроконтроллера:
STM32
Серия Микроконтроллера:
STM32F4
Скорость ЦПУ:
180МГц
Соответствует Фталатам RoHS:
Будет Указано Позже
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
CAN, I2C, I2S, SPI, UART, USART, USB
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
