STM32F429ZIT6 (STMICROELECTRONICS)
Микроконтроллер ARM, высокой производительности, Серия STM32F429xx, ARM Cortex-M4, 32бита, 180 МГц

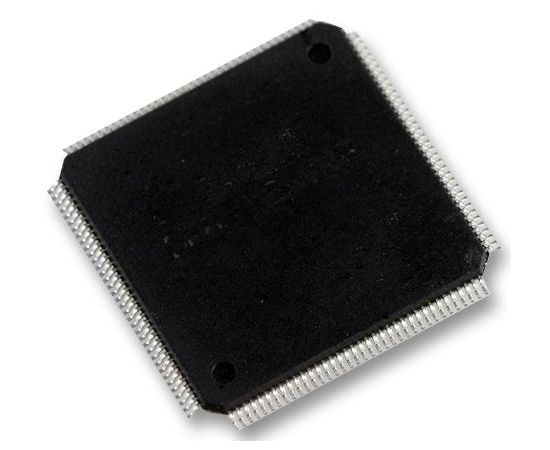

STM32F429ZIT6 является универсальным 32-битным микроконтроллером ARM Cortex-M4 в 144-выводном корпусе LQFP. Высокопроизводительное 32-битное ядро RISC работает с частотой до 168МГц. Ядро Cortex-M4 оснащено блоком с плавающей точкой (FPU), который поддерживает все инструкции и обработки прецизионных данных ARM и типы данных. Также реализует полный набор инструкций DSP и блок защиты памяти (MPU), который повышает безопасность приложений. STM32F429ZIT6 включает в себя высокоскоростную память, резервную SRAM, расширенный диапазон I/O и периферию с подключением к двум шинам ABP, двум шинам AHB и 32-битной матрице шин multi-AHB. Набор режимов энергосбережения позволяет использовать его в приложениях малой мощности.
- 2048КБ или Flash память
- До 256КБ системной памяти и 4КБ резервной SRAM
- 3 12-битных АЦП 2.4Мвыборок/с (24 канала и 7.2Мвыборок/с) и 2 12-битных ЦАП
- Контроллер ЖКД-TFT до разрешения XGA с выделенным ускорителем Chrom-ART
- 10 универсальных таймера, 2 таймера с расширенными возможностями управления и 2 базовых таймера
- Ethernet, SPI/I2S (2/2), I2C (3), USART/UART (4/4), USB OTG FS/OTG HS, CAN (2), SAI, SDIO интерфейсы
- До 114 I/O портов с возможностями прерывания.
- Параллельный интерфейс камеры от 8 до 14 бит со скоростью до 54МБ/с
- Диапазон рабочего напряжения от 1.8В до 3.6В
- Диапазон рабочей температуры от -40°C до 85°C
Области применения
Встроенные Конструкции и Разработка, Привод Двигателя и Управление, Медицинское, Промышленное, Потребительская Электроника, Переносные Устройства, Визуализация, Видео и Зрение, Аудио, Безопасность
Архитектура:
ARM Cortex-M4
Количество I/O:
114I/O
Количество Бит:
32бита
Количество Выводов:
144вывод(-ов)
Линейка Продукции:
Серия STM32F429xx
Максимальное Напряжение Питания:
3.6В
Минимальное Напряжение Питания:
1.8В
Размер Памяти:
2МБ
Размер Памяти RAM:
256КБ
Семейство Микроконтроллера:
STM32
Серия Микроконтроллера:
STM32F4
Скорость ЦПУ:
180МГц
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
CAN, I2C, I2S, SPI, UART, USART, USB
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
