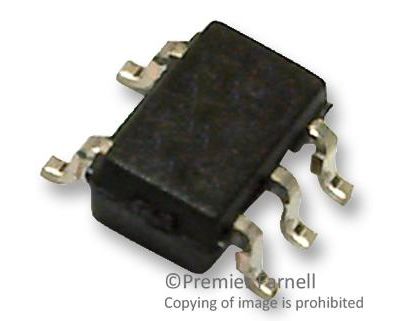

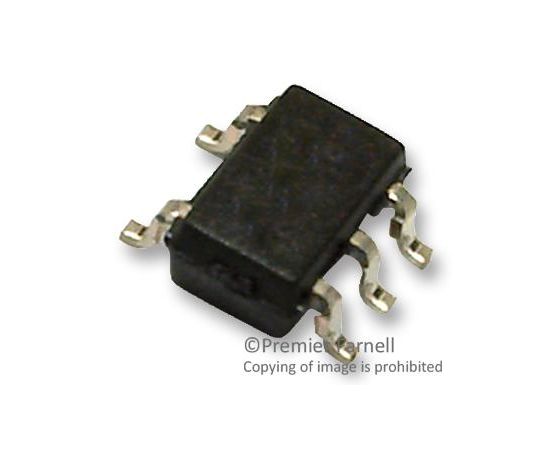

SN74LVC1G08DCKT (TEXAS INSTRUMENTS)
Логический элемент И, семейство LVC, 1 элемент, 2 входа, 32мА, 1.65В до 5.5В, SC-70-5
The SN74LVC1G08DCKT is a single 2-input positive-AND Gate. The device performs the Boolean function Y = A • B or Y = (A + B) in positive logic. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range.
- ±24mA Output drive at 3.3V
- 10µA Maximum ICC low power consumption
- Maximum tpd of 3.6ns at 3.3V
- Inputs from a Maximum of 5.5V down
- Ioff supports live insertion, partial power down mode and back drive protection
- ESD protection exceeds JESD 22
- Latch-up performance exceeds 100mA per JESD 78, Class II
- Green product and no Sb/Br
Области применения
Промышленное
Базовый Номер / Семейство Логики:
74LVC1G08
Базовый Номер Микросхемы Логики:
741G08
Количество Входов:
2
Количество Выводов:
5вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.65В
Семейство Логической Микросхемы:
74LVC
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SC-70
Тип Логики:
И
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
32мА
