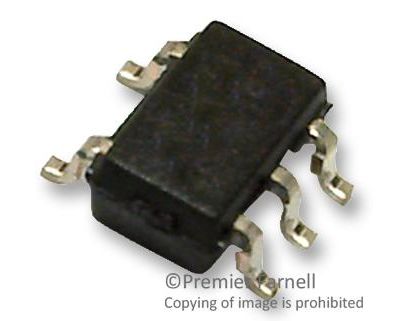

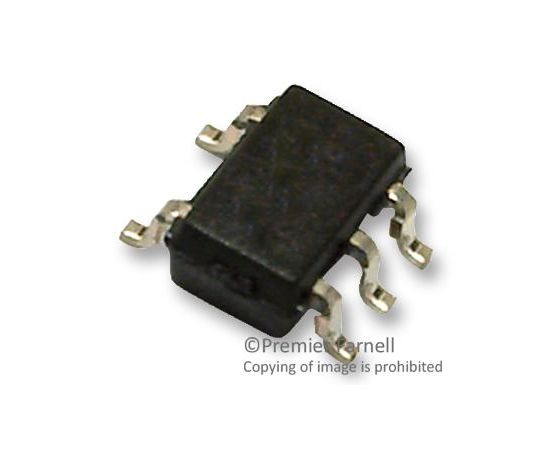

NC7S00P5X (ON SEMICONDUCTOR)
Логический элемент И-НЕ, высокой скорости, КМОП, 2 входа, 1 элемент, 2В до 6В, SC-70-5
The NC7S00P5X is a single 2-input high performance CMOS NAND Gate. Advanced Silicon Gate CMOS fabrication assures high speed and low power circuit operation over a broad VCC range. ESD protection diodes inherently guard both inputs and output with respect to the VCC and GND rails. Three stages of gain between inputs and output assures high noise immunity and reduced sensitivity to input edge rate.
- 3.5ns Propagation delay (tPD)
- ICC <1µA Low quiescent power
- 2mA IOL, -2mA IOH Balanced output drive
- Balanced propagation delays
- Specified for 3V operation
Области применения
Промышленное
Базовый Номер / Семейство Логики:
NC7S00
Базовый Номер Микросхемы Логики:
7400
Количество Входов:
2
Количество Выводов:
5вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
6В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
2В
Семейство Логической Микросхемы:
NC7S
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SC-70
Тип Логики:
Схема И-НЕ
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
