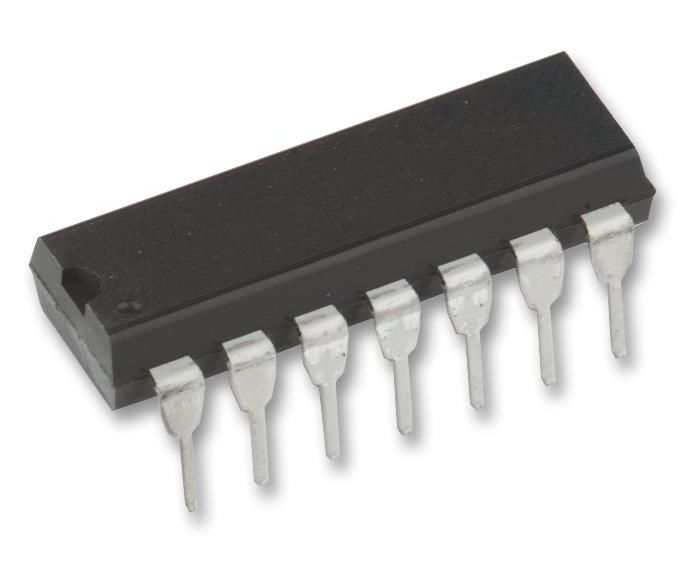

CD4093BE (TEXAS INSTRUMENTS)
И-НЕ триггер Шмитта, 4 элемента, 2 входа, 6.8мА, 3В до 18В, DIP-14
CD4093BE состоит из схем триггеров Шмитта. Каждая схема работает в качестве логического элемента И-НЕ с двумя входами с триггером Шмитта. Элемент переключается в разных точках для положительных и негативных сигналов. Разница между положительным напряжением (VP) и негативным напряжением (VN) определяется напряжением гистерезиса (VH).
- Действие триггера Шмитта на каждом входе без каких-либо внешних компонентов
- Типичное напряжение гистерезиса 0.9В при VDD = 5В и 2.3В при VDD = 10В
- Помехоустойчивость более 50%
- Без ограничений на время нарастания и спада на входе
- Стандартизированные, симметричные выходные характеристики
- Протестировано на ток покоя при 20В
- Максимальный входной ток при 18В по всему диапазону температур, 100нА при 18В и 25°C
Области применения
Время и Расчет Времени, Потребительская Электроника, Встроенные Конструкции и Разработка
Базовый Номер / Семейство Логики:
CD4093
Базовый Номер Микросхемы Логики:
4093
Количество Входов:
2
Количество Выводов:
14вывод(-ов)
Линейка Продукции:
Серия CD4000 LOGIC
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Семейство Логической Микросхемы:
CD4000
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
DIP
Тип Логики:
И-НЕ Триггер Шмидта
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
6.8мА
