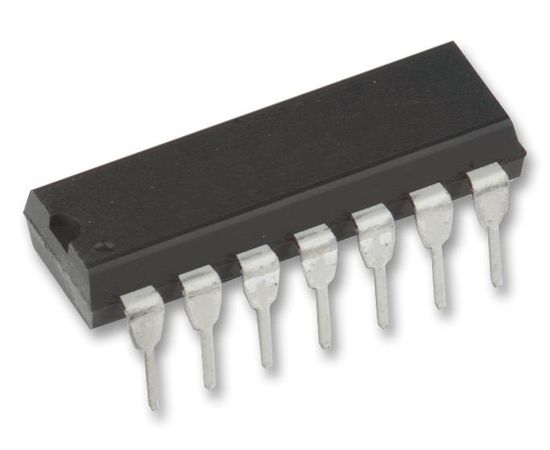

CD4069UBE (TEXAS INSTRUMENTS)
Инвертор, 6 элементов, 6 входов, 6.8мА, 3В до 18В, DIP-14
CD4069UBE является шестеричным CMOS инвертором в 14-выводном корпусе DIP. Он состоит из шести схем CMOS инверторов. CD4069UBE предназначен для универсальных задач инвертирования, где нет необходимости в TTL приводе средней мощности и преобразовании логического уровня. Типичными областями применения являются инвертирование логических элементов, формирование импульсов, осциллографы и усилители с высоким импедансом на входе.
- Диапазон напряжения питания от 3В до 18В
- Стандартизированные характеристики симметричных выходов
- Протестировано на ток покоя при 20В
- Максимальный входной ток 1мкА при 18В по всему диапазону температур, 100нА при 18В и 25°C
- Соответствует всем требованиям JEDEC предварительного стандарта JESD 13B
- Диапазон рабочей температуры от -55°C до 125°C
Базовый Номер / Семейство Логики:
CD4069
Базовый Номер Микросхемы Логики:
4069
Количество Входов:
6
Количество Выводов:
14вывод(-ов)
Линейка Продукции:
CD4000 LOGIC Series
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Семейство Логической Микросхемы:
CD4000
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
DIP
Тип Логики:
Инвертор
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
6.8мА
