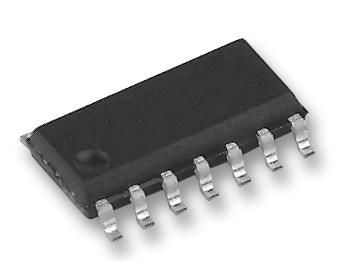

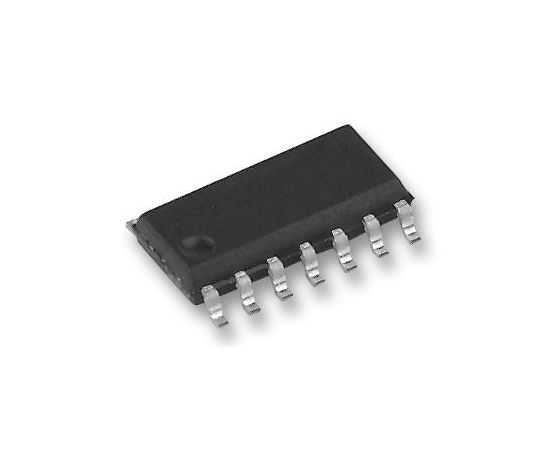

CD4011BM (TEXAS INSTRUMENTS)
Логический элемент И-НЕ, 4 элемента, 2 входа, 6.8мА, 3В до 18В, SOIC-14
The CD4011BM is a quad 2-input NAND buffered B series Gate. This quad gates are monolithic complementary MOS (CMOS) integrated circuits constructed with N- and P-channel enhancement mode transistors. The device have equal source and sink current capabilities and conform to standard B series output drive. The device also have buffered outputs which improve transfer characteristics by providing very high gain. All inputs are protected against static discharge with diodes to VDD and VSS.
- Low power TTL compatibility
- 5V, 10V and 15V Parametric ratings
- 1µA at 15V Maximum input leakage
- Green product and no Sb/Br
Области применения
Оборона, Военная и Авиационно-космическое
Базовый Номер / Семейство Логики:
CD4011
Базовый Номер Микросхемы Логики:
4011
Количество Входов:
2
Количество Выводов:
14вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Семейство Логической Микросхемы:
CD4000
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SOIC
Тип Логики:
И-НЕ
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
6.8мА
