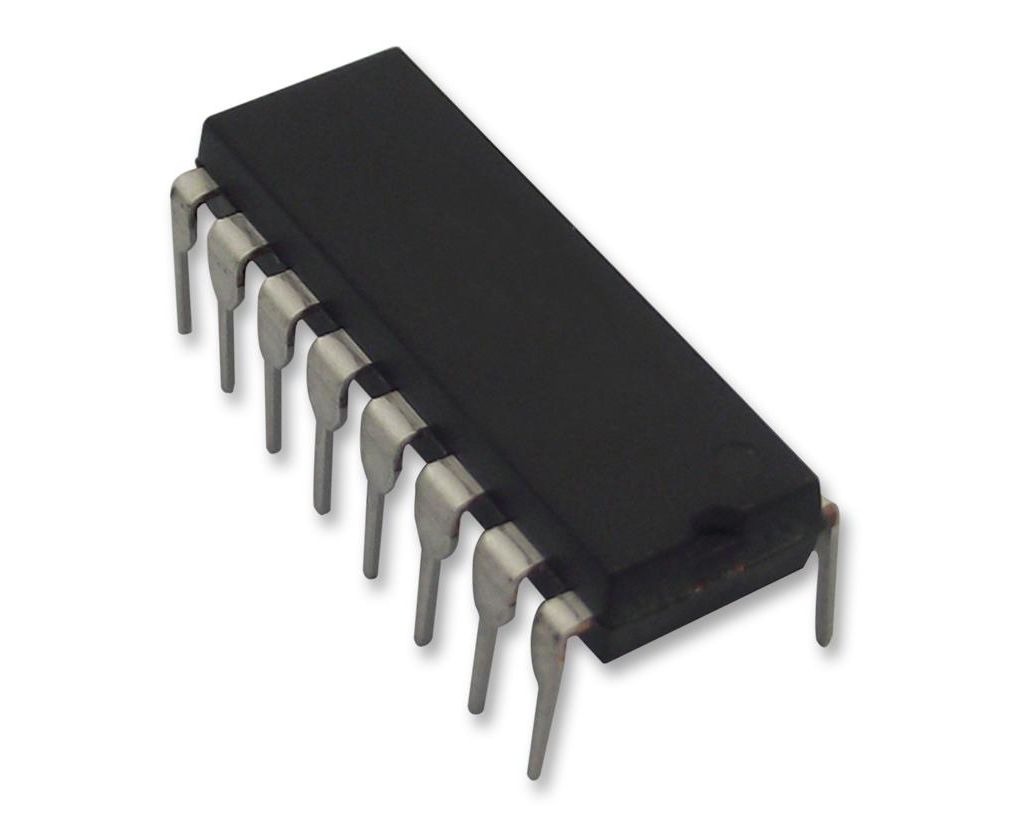

CD4060BE (TEXAS INSTRUMENTS)

F1106111
нет данных

Двоичный счетчик со сквозным переносом / делитель, 24МГц, 1 элемент, 1 вход, 3В - 18В, DIP-16

Документация
Technical Data Sheet EN
CAD CadSoft_EAGLE EN
Product Change Notice EN

БрендTEXAS INSTRUMENTS НаименованиеCD4060BE Цена заШтука Страна производстваMalaysia СкладFarnell

Двоичный счетчик со сквозным переносом / делитель, 24МГц, 1 элемент, 1 вход, 3В - 18В, DIP-16

CD4060BE является КМОП 14-этапным счетчиком/делителем и кварцевым генератором в 16-контактном DIP-корпусе. Конфигурация кварцевого генератора позволяет создавать RC схемы или схемы генератора с кварцевой стабилизацией частоты. Ввод сброса на устройстве сбрасывает счетчик на 0 и отключает генератор. Высокий уровень на линии RESET выполняет функцию сброса. Все этапы счетчика являются ведущими-ведомыми триггерами, а состояние счетчика продвигается на один шаг в двоичном порядке при отрицательном переходе. Все выходы и входы оснащены буфером. Действие триггера Шмитта на входной импульсной линии разрешает неограниченное время нарастания и падения входного импульса. CD4060BE соответствует всем требованиям JEDEC предварительного стандарта JESD 13B Типичными устройствами применения являются контрольные счетчики, таймеры, делители частоты и схемы временной задержки.
  • Тактовая частота 12МГц при 15В
  • Полностью статическая работы и общий сброс
  • Входы и выходы с буфером
  • Импульсная линия с триггером Шмитта
  • Протестировано на ток покоя при 20В
  • Standardized, symmetrical output characteristics
  • 5V, 10V and 15V parametric ratings
  • Supply voltage range from 3V to 18V
  • Operating temperature range -55°C to 125°C

Области применения

Время и Расчет Времени

Базовый Номер / Семейство Логики:
CD4060
Базовый Номер Микросхемы Логики:
4060
Количество Выводов:
16вывод(-ов)
Линейка Продукции:
CD4000 LOGIC Series
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Максимальный Счет:
16383
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
Семейство Логической Микросхемы:
CD4000
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микросхемы Логики:
DIP
Тактовая Частота:
24МГц
Тип Счетчика:
Двоичный Сквозного Переноса / Делитель
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
