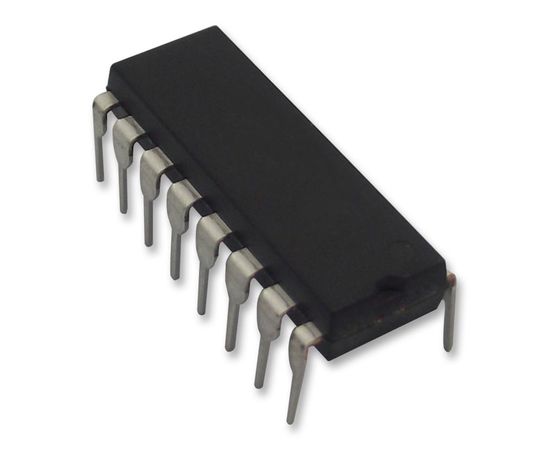

CD4020BE (TEXAS INSTRUMENTS)
Двоичный счетчик со сквозным переносом, 24МГц, 1 элемент, 1 вход, 3В - 18В, DIP-16
The CD4020BE is a CMOS 14-stage ripple-carry Binary Counter/Divider. All counter stages are master-slave flip-flops. The state of a counter advances one count on the negative transition of each input pulse, a high level on the RESET line resets the counter to its all zeros state. Schmitt trigger action on the input-pulse line permits unlimited rise and fall times. All inputs and outputs are buffered.
- Medium-speed operation
- Fully static operation
- Buffered inputs and outputs
- 100% Tested for quiescent current at 20V
- Standardized, symmetrical output characteristics
- Common reset
Области применения
Время и Расчет Времени
Базовый Номер / Семейство Логики:
CD4020
Базовый Номер Микросхемы Логики:
4020
Количество Выводов:
16вывод(-ов)
Линейка Продукции:
CD4000 LOGIC Series
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Максимальный Счет:
16383
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Семейство Логической Микросхемы:
CD4000
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микросхемы Логики:
DIP
Тактовая Частота:
24МГц
Тип Счетчика:
Двоичный
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
