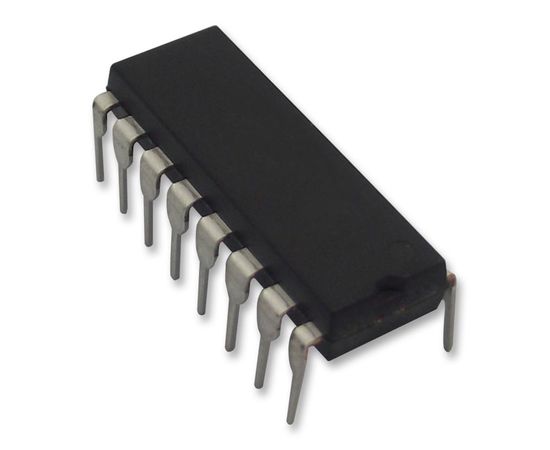

CD14538BE (TEXAS INSTRUMENTS)
Моностабильный мультивибратор, CD4538, 100нс, 6.8мА, 3В до 18В, DIP-16
CD14538BE является прецизионным, моностабильным мультивибратором, который обеспечивает перезапускаемый/сбрасываемый однократный режим работы для любых временных приложений с фиксированным напряжением. Внешний резистор (RX) и внешний конденсатор (CX) осуществляют управление времени и точности схемы. Регулировка RX и CX обеспечивает широкий диапазон выходных импульсов на клеммах Q и Q/. Временная задержка перехода от входа триггера к выходу (задержка распространения триггера) и временная задержка перехода от входа сброса к выходу (задержка распространения сброса) не зависят от RX или CX. Прецизионное управление ширины выходного импульса достигается при помощи линейной КМОП технологии.
- Возможности перезапуска/сброса
- Задержки распространения триггера и сброса не зависят от RX или CX
- Запуск по переднему или заднему фронту
- Доступны буферные выходы Q и Q/
- Раздельные сбросы
- Замена типа CD4538B
- Широкий диапазон ШИМ
- Вход триггера Шмитта обеспечивает неограниченные времена нарастания и падения на входах +TR и -TR
- Протестировано с максимальным током покоя при 20В
- Максимальный входной ток 1мкА при 18В по всему диапазону температур, 100нА при 18В и 25°C
- Уровень шума 1В при VDD 5В, 2В при VDD 10В, 2.5В при VDD 15В (по всему диапазону температур)
- Номинальные параметры 5В, 10В или 15В
- Стандартизированные характеристики симметричных выходов
Области применения
Время и Расчет Времени
Предупреждения
Перезапускаемый однократный мультивибратор обладает шириной выходного импульса, которая продлевается на один полный период времени (Т) после запуска последнего импульса.
Базовый Номер / Семейство Логики:
CD4538
Базовый Номер Микросхемы Логики:
4538
Задержка Распространения:
100нс
Количество Выводов:
16вывод(-ов)
Линейка Продукции:
CD4000 Family
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Семейство Логической Микросхемы:
CD4000
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
DIP
Тип Мультивибратора:
Моностабильный
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
6.8мА
