SN74LVC2G17DBVT (TEXAS INSTRUMENTS)

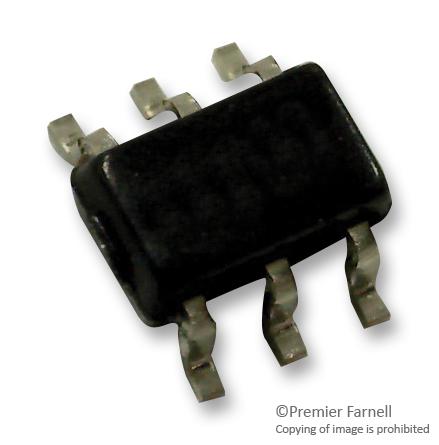

Буфер, триггер Шмитта, неинвертирующий, 1.65В до 5.5В, SOT-23-6
The SN74LVC2G17DBVT is a dual Schmitt-Trigger Buffer with two buffers and performs the Boolean function Y = A. The device functions as two independent buffers, but because of Schmitt action, it may have different input threshold levels for positive-going (VT+) and negative-going (VT-) signals.
- Schmitt-trigger inputs provide hysteresis
- 5.4ns at 3.3V Maximum TPD
- Low power consumption
- IOFF supports live insertion, partial-power-down mode and back-drive protection
- Latch-up performance exceeds 100mA per JESD 78
- ESD protection exceeds JESD 22
Области применения
Аудио, Визуализация, Видео и Зрение, Переносные Устройства, Встроенные Конструкции и Разработка, Связь и Сеть, Беспроводное
Предупреждения
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
Базовый Номер / Семейство Логики:
74LVC2G17
Базовый Номер Микросхемы Логики:
742G17
Количество Выводов:
6вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.65В
Семейство Логической Микросхемы:
74LVC
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SOT-23
Тип Логического Устройства:
Буфер, Неинвертирующий
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
