74AC245MTCX (ON SEMICONDUCTOR)

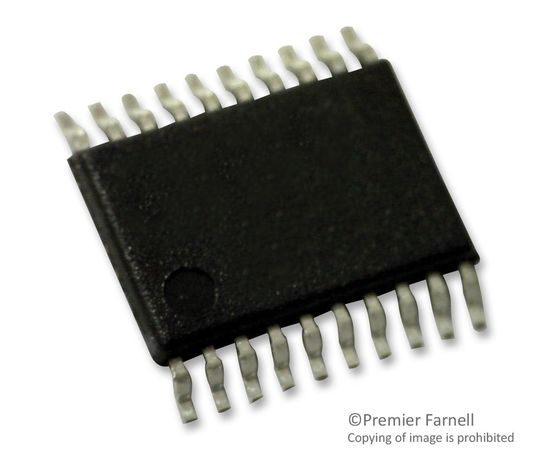

Приемопередатчик, 3 состояния, двунаправленный, 2В до 6В, TSSOP-20
The 74AC245MTCX is an octal Bidirectional Transceiver with 3-state inputs/outputs and is intended for bus-oriented applications. Current sinking capability is 24mA at both the A and B ports. The transmit/receive (T/R) input determines the direction of data flow through the bidirectional transceiver. Transmit (active-HIGH) enables data from A ports to B ports, receive (active-LOW) enables data from B ports to A ports. The output enables input, when HIGH disables both A and B ports by placing them in a HIGH Z condition.
- ICC and IOZ reduced by 50%
- Non-inverting buffers
- Bidirectional data path
- A and B Outputs source/sink 24mA
Области применения
Промышленное, Обработка Сигнала
Базовый Номер / Семейство Логики:
74AC245
Базовый Номер Микросхемы Логики:
74245
Количество Выводов:
20вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
6В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
2В
Семейство Логической Микросхемы:
74AC
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
TSSOP
Тип Логического Устройства:
Приемопередатчик, Двунаправленный
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
