ISO1050DUBR (TEXAS INSTRUMENTS)
CAN шина, приемопередатчик, CAN, 1, 1, 3 В, 5.5 В, SOP
ISO1050DUBR является CAN приемопередатчиком с гальванической развязкой, который соответствует стандарту ISO11898-2. Устройство обладает буферами логики на входе и выходе, которые разделены барьером из SiO2, что обеспечивает гальваническую развязку до 2500В СКЗ. Используя в сочетании с изолированным источником питания, эти устройства предотвращают токовые шумы на шине данных или других схемах от попадания в зону заземления и воздействия или повреждения чувствительных схем. Являясь CAN приемопередатчиком, устройство обеспечивает возможности дифференциальной передачи сигналов к шине и дифференциального приема сигналов на CAN контроллер со скоростями до 1Мб/с. Предназначен для использования в тяжелых условиях и оснащен защитой от неправильного подключения, перенапряжения, потери заземления от -27В до 40В, теплозащитой и диапазоном синфазного напряжения от -12В до 12В.
- Соответствует требованиям ISO11898-2
- Изоляционное напряжение 2500В СКЗ
- Отказобезопасные выходы
- Низкая задержка по контуру: типичное значение 150нс и максимальное 210нс
- Типичное значение иммунитета к переходным помехам 50кВ/мкс
- Защита шины от -27В до 40В
- Драйвер (TXD) с функцией таймаута
- Усиленная изоляция 5кВ СКЗ в соответствии с TUV
- Диапазон напряжения I/O поддерживает микропроцессоры 3.3В и 5В
- Срок службы при номинальном рабочем напряжении 25 лет
Области применения
Авто, Связь и Сеть, Потребительская Электроника, Встроенные Конструкции и Разработка
Количество RX Буферов:
1
Количество Буферов TX:
1
Количество Выводов:
8вывод(-ов)
Линейка Продукции:
ISO CAN
Максимальная Рабочая Температура:
105°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Интерфейса:

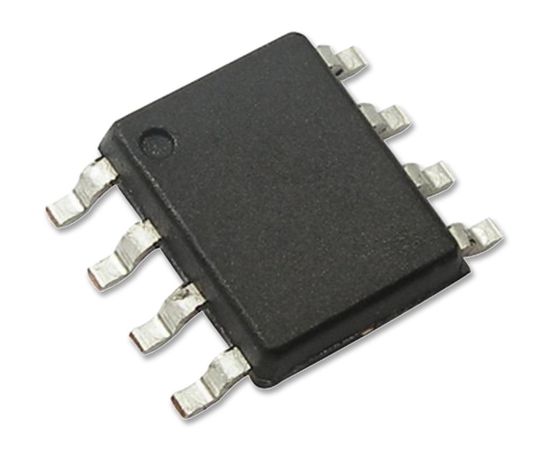

SOP
Тип Интерфейса ИС:
CAN
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
