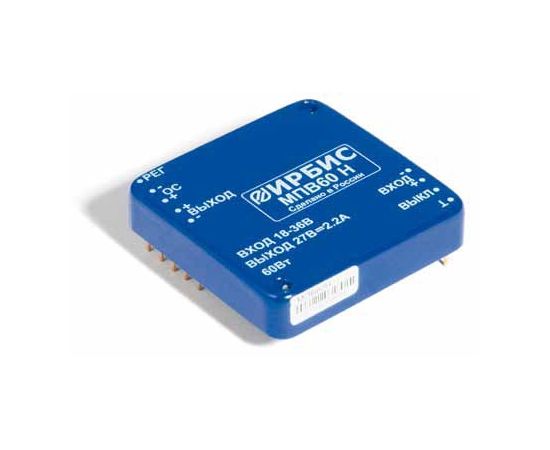

DC/DC преобразователь на печатную плату МПЕ60З

770977

Одноканальный стабилизирующий модуль питания мощностью 60Вт. Для модулей МПВ60-3.3, МПЕ60-3.3, выходная мощность 33Вт, для МПВ60А, МПЕ60А -50Вт. Предназначен для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
60 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 48 В
Входное напряжение (DС):
36-72 В
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
32 В
Выходной ток - выход 1:
1,9 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Металлический корпус. Амплитуда пульсации выходного напряжения (от пика до пика) 150 мВ. Нестабильность выходного напряжения при изменении входного при максимальном токе нагрузки не более ±0,5 %. Нестабильность выходного напряжения при изменении тока нагр
Эффективность (КПД):
88 %
Габариты:
60х60х13 мм
Масса:
0,08 кг

Технические условия [RU] (6589-002-40039437-09_1_090924.pdf, 432 Kb) [Скачать]

Габаритный чертеж [RU] (mp_60_gch_060424.doc, 58 Kb) [Скачать]

Схема подключения [RU] (mp_60_sh_vkl_050607.doc, 93 Kb) [Скачать]
