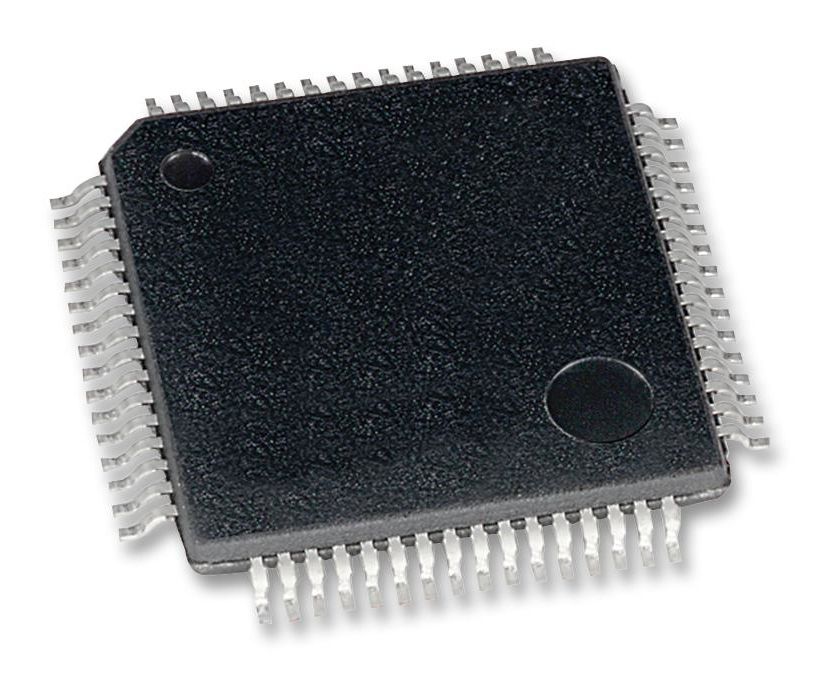

NET2272REV1A-LF (BROADCOM LIMITED)
USB интерфейс, Контроллер USB Периферии, USB 2.0, 1.8 В, 5 В, TQFP, 64 вывод(-ов)
NET2272REV1A-LF является контроллером периферии с переходом от местной шины к USB 2.0 HS для устройств малой мощности и высокой производительности. NET2272 соответствует низким требованиям питания (активный режим 186мВт, режим ожидания 8.1мкВт), делая его идеальным для работы от местной шины или батареи. Устройства с питанием от USB шины могут потреблять максимум 500мА рабочего тока (согласно спецификации USB) от ПК через USB-кабель. NET2272 является маломощным, что делает данное требование простым для выполнения. Кроме того, NET2272 обладает переменным напряжением I/O (от 1.8 до 5В), что упрощает подключение к другим компонентам с малой потребляемой мощностью. NET2272 обладает самой высокой скоростью передачи данных по USB - до 40МБ/с. Дополнительный режим раздельной шины (Split Bus) позволяет осуществлять одновременный доступ DMA и ЦПУ к NET2272. В этом режиме, внешний DMA контроллер подключается к верхней 8-битной шине данных, тогда как локальный ЦПУ подключается к нижней 8-битной ш
- 8/16-битная локальная шина подключается к большинству процессоров, DSP и DMA-контроллеров
- USB 2.0 HS порт для подключения периферии
- Изохронная поддержка с высокой пропускной способностью
- Требования низкой мощности (186мВт)
- Самая низкая мощность режима ожидания в своем классе (8.1мкВт)
- Переменное напряжение I/O (1.8 - 5В)
Области применения
Потребительская Электроника, Переносные Устройства
Версия USB:
USB 2.0
Количество Выводов:
64вывод(-ов)
Количество Портов:
1 Порт
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.8В
Скорость Передачи Данных:
480Мбит/с
Соответствует Фталатам RoHS:
Будет Указано Позже
Стиль Корпуса Интерфейса:
TQFP
Тип USB Микросхемы:
Контроллер USB Периферии
SVHC (Особо Опасные Вещества):
No SVHC (12-Jan-2017)
RoHS статус:
Да
