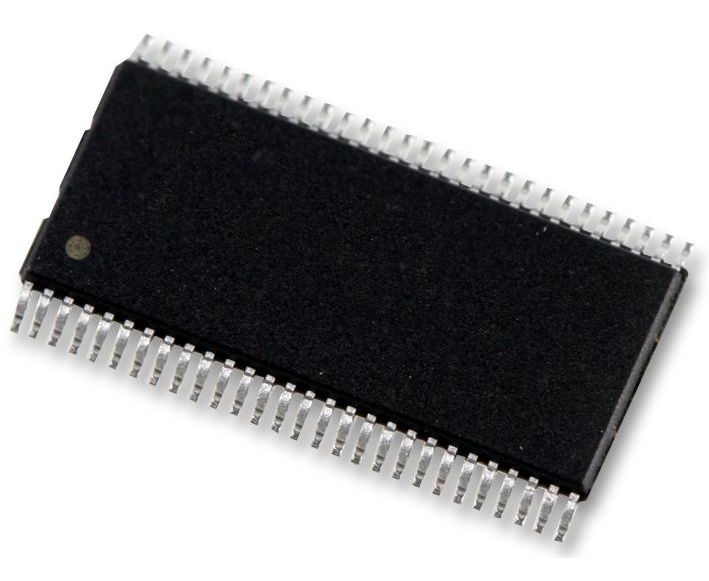

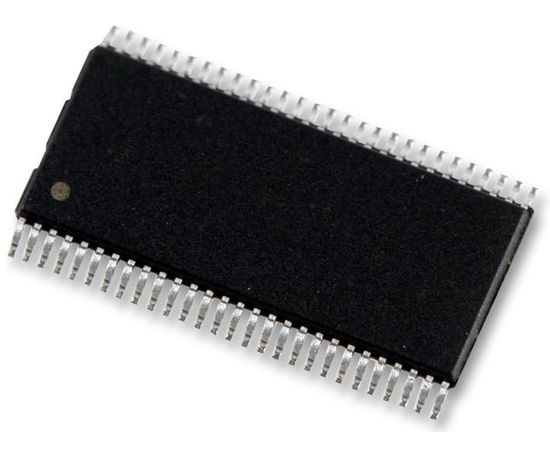

SN65LVDS93ADGG (TEXAS INSTRUMENTS)

SN65LVDS93ADGG является LVDS SerDes FlatLink™ передатчиком, который содержит четыре 7-битных регистров смещения с параллельной загрузкой и последовательным выходом, 7 синтезаторов частоты и 5 LVDS драйверов в одной микросхеме. Эти функции позволяют осуществлять синхронную передачу 28 бит несимметричных LVTTL данных для совместимого приемника вроде SN65LVDS94 (SLLS928) через 5 сбалансированных пар проводников. Во время передачи, биты данных от D0 до D27 загружаются в регистры по краю входного тактового сигнала (CLKIN). Восходящий или опускающийся фронт тактового сигнала можно выбрать с помощью вывода CLKSEL. Частота CLKIN умножается на 7 раз и используется для последовательной разгрузки регистров данных кусками по 7 бит. Затем четыре последовательных потока и синхронизируемый по фазе (CLKOUT) выводятся на выходные драйверы LVDS. Частота CLKOUT такая же, как и у CLKIN.
