AD5141BCPZ10-RL7 (ANALOG DEVICES)
Энергонезависимый цифровой потенциометр, 10 кОм, Одиночный, I2C, SPI, Логарифмический, ± 8%, 2.3 В
The AD5141BCPZ10-RL7 is a single-channel nonvolatile Digital Potentiometer Solution for 256-position adjustment applications, offering guaranteed low resistor tolerance errors of ±8% and up to ±6mA current density in the A, B and W pins. The low resistor tolerance and low nominal temperature coefficient simplify open-loop applications as well as applications requiring tolerance matching. The linear gain setting mode allows independent programming of the resistance between the digital potentiometer terminals, through RAW and RWB string resistors, allowing very accurate resistor matching. The high bandwidth and low total harmonic distortion (THD) ensure optimal performance for AC signals, making it suitable for filter design. The low wiper resistance of only 40R at the ends of the resistor array allows for pin-to-pin connection.
- Linear gain setting mode
- 8% Maximum resistor tolerance
- ±6mA Wiper current
- 3MHz Wide bandwidth
- <75µs Fast start-up time
- 1.8 to 5.5V Independent logic supply
Области применения
Обработка Сигнала, Управление Питанием
Допуск Сопротивления:
± 8%
Интерфейс Контроля:
I2C, SPI
Количество Выводов:
16вывод(-ов)
Количество Потенциометров:
Одиночный
Количество Шагов:
256
Линейка Продукции:
Single 256-Tap Non-Volatile Digital Pots
Линейность Дорожки:
Логарифмический
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
2.3В
Полное Сопротивление:
10кОм
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-

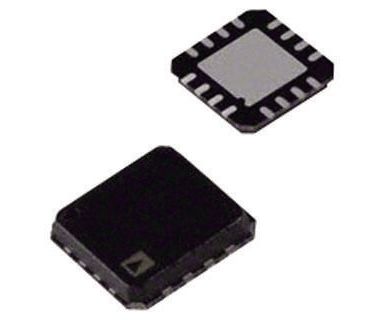

Стиль Корпуса Микросхемы Потенциометра:
LFCSP
Температурный Коэффициент:
± 35млн??/°C
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
