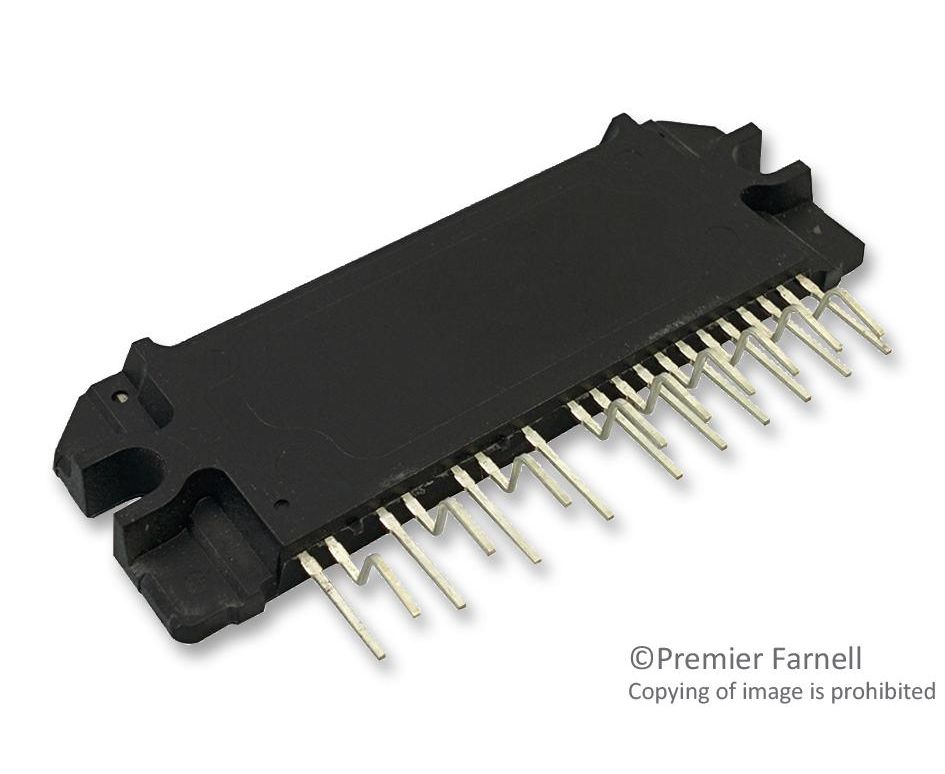

IRAM136-3063B (INFINEON)
Умный модуль питания (IPM), IGBT, 600 В, 30 А, 2 кВ, Модуль
IRAM136-3063B является интегрированной микросхемой питания с шунтирующим резистором для привода двигателя в устройствах вроде кондиционера и компрессоров, а так же для устройств легкой промышленности. Технология IR предлагает чрезвычайно компактный, высокопроизводительный двигатель переменного тока в одном изолированном корпусе для простоты конструкции. Эта усовершенствованная HIC является технологии БТИЗ low VCE(on) от IR и 3-фазного, низковольтного, высокоскоростного драйвера в изолированном корпусе. Встроенный монитор температуры, защита от перегрева и перегрузки по току, БТИЗ с защитой от короткого замыкания и функция блокировки по недостаточному напряжению обеспечивают высокий уровень защиты и отказоустойчивости. Использование нового корпуса в линию с распределителем тепла для силового устройства вместе со структурой полной передачи минимизирует пространство на печатной плате и устраняет проблемы изоляции теплоотвода.
- Встроенные драйверы затвора
- Контроль температуры и защита
- Отключение по перегрузке по току
- Усовершенствованная планарная технология с низким уровнем VCE(on)
- Блокировка по недостаточному напряжению на всех каналах
- Согласованная задержка распространения для всех каналов
- Логика предотвращения перекрестной проводимости
- Драйвер затвора с более низким di/dt для повышения помехоустойчивости
- Полностью изолированный корпус
- Мощность двигателя до 3.3кВт/85 - 253В DC
- Входная логик с триггером Шмитта 5В
- Минимальное напряжение изоляции 2000В СКЗ
Области применения
Привод Двигателя и Управление, ОВКВ, Промышленное, Управление Питанием
Линейка Продукции:
-
Напряжение Изоляции:
2кВ
Номинальное Напряжение (Vces / Vdss):
600В
Серия Интеллектуального Модуля Питания (IPM):
-
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Интеллектуального Модуля Питания:
Модуль
Ток (Ic / Id):
30А
Управляющее Устройство Умного Модуля Питания:
IGBT
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
