STP9NK50ZFP (STMICROELECTRONICS)
МОП-транзистор, N Канал, 7.2 А, 500 В, 0.72 Ом, 10 В, 3.75 В
The STP9NK50ZFP is a 500V N-channel Zener-protected Power MOSFET developed using SuperMESH™ technology, achieved through optimization of well established strip-based PowerMESH™ layout. In addition to pushing on-resistance significantly down, special care is taken to ensure a very good dv/dt capability for the most demanding applications. Improved gate charge and lower power dissipation to meet today's challenging efficiency requirements.
- Extremely high dv/dt capability
- 100% Avalanche tested
- Gate charge minimized
- Very low intrinsic capacitance
- Very good manufacturing repeatability
Области применения
Промышленное, Управление Питанием, Освещение
Предупреждения
Market demand for this product has caused an extension in lead times, delivery dates may fluctuate
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
150°C
Напряжение Измерения Rds(on):
10В
Напряжение Истока-стока Vds:
500В
Непрерывный Ток Стока:
7.2А
Полярность Транзистора:
N Канал
Пороговое Напряжение Vgs:
3.75В
Рассеиваемая Мощность:
30Вт
Сопротивление во Включенном Состоянии Rds(on):
0.72Ом
Стандарты Автомобильной Промышленности:
-

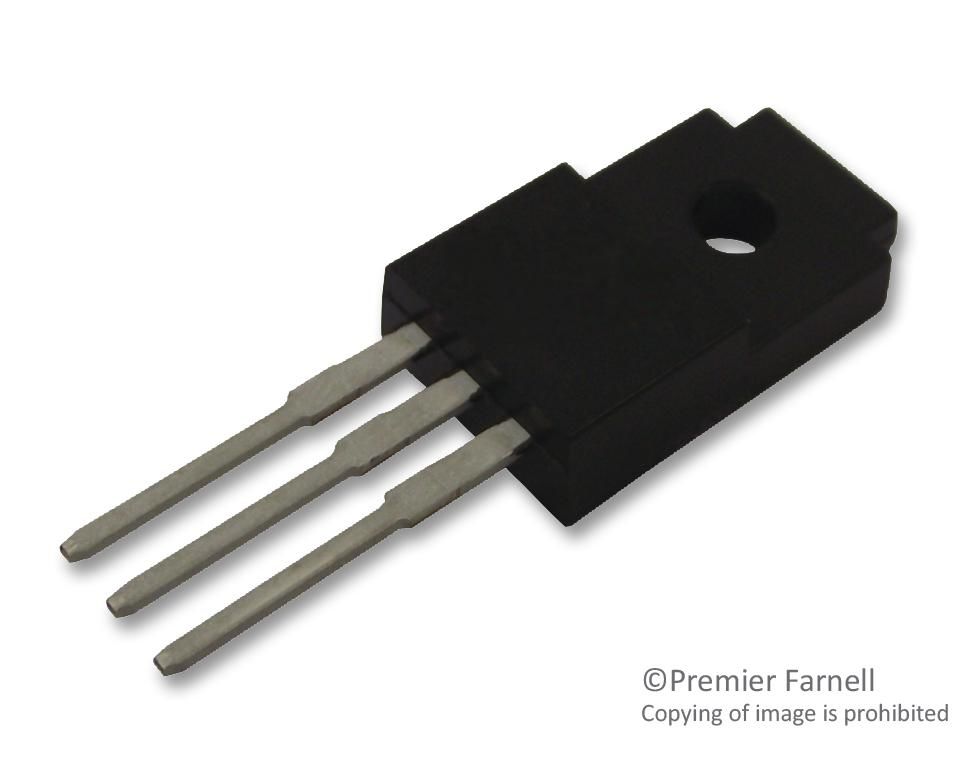

Стиль Корпуса Транзистора:
TO-220FP
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
