STP80NF03L-04 (STMICROELECTRONICS)
МОП-транзистор, N Канал, 80 А, 30 В, 0.004 Ом, 10 В, 1 В
The STP80NF03L-04 is a 30V N-channel STripFET™ II Power MOSFET developed using unique "single feature size"™ strip-based process. The resulting transistor shows extremely high packing density for low on resistance, rugged avalanche characteristics and less critical alignment steps therefore a remarkable manufacturing reproducibility. Improved gate charge and lower power dissipation to meet today's challenging efficiency requirements.
- Exceptional dv/dt capability
- 100% Avalanche tested
- Low threshold drive
Области применения
Промышленное, Привод Двигателя и Управление, Аудио, Управление Питанием, Авто
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
STP Series
Максимальная Рабочая Температура:
175°C
Напряжение Измерения Rds(on):
10В
Напряжение Истока-стока Vds:
30В
Непрерывный Ток Стока:
80А
Полярность Транзистора:
N Канал
Пороговое Напряжение Vgs:
1В
Рассеиваемая Мощность:
300Вт
Сопротивление во Включенном Состоянии Rds(on):
0.004Ом
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Транзистора:

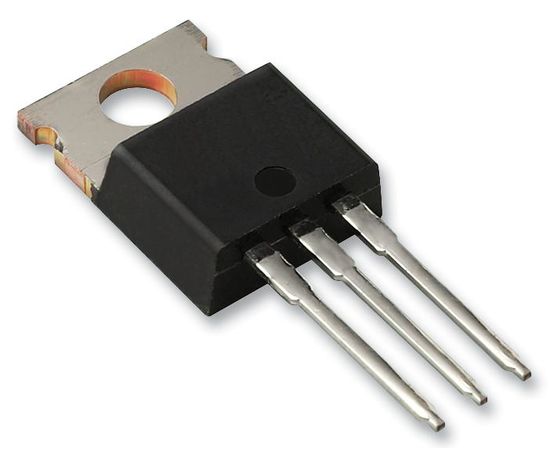

TO-220
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Y-Ex
