IRLML2502PBF (INFINEON)
МОП-транзистор, N Канал, 4.2 А, 20 В, 0.045 Ом, 4.5 В, 1.2 В

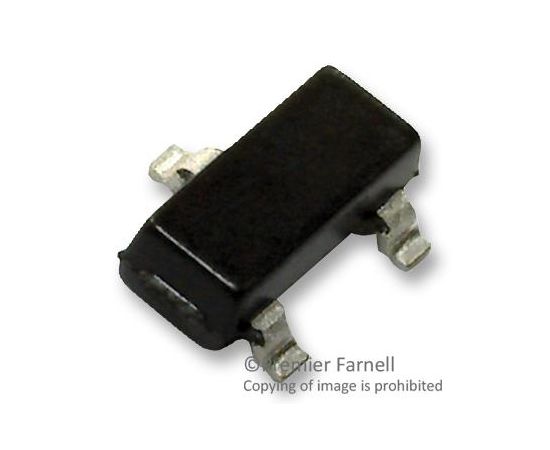

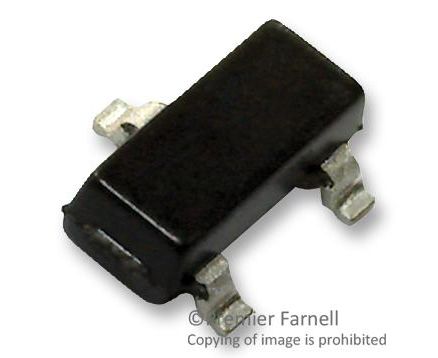

The IRLML2502PBF from International Rectifier is 20V single N channel HEXFET power MOSFET in Micro3 (SOT-23) package. This MOSFET features extremely low on resistance per silicon area, ruggedness, fast switching as a result, power MOSFET are well know to provide extremely efficiency and reliability which can be used in wide variety of applications.
- Drain to source voltage (Vds) of 20V
- Gate to source voltage of ±12V
- On resistance Rds(on) of 35mohm at Vgs 4.5V
- Power dissipation Pd of 1.25W at 25°C
- Continuous drain current Id of 4.2A at vgs 4.5V and 25°C
- Operating junction temperature range from -55°C to 150°C
Области применения
Управление Питанием, Промышленное, Переносные Устройства, Потребительская Электроника
Предупреждения
Market demand for this product has caused an extension in lead times, delivery dates may fluctuate
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
150°C
Напряжение Измерения Rds(on):
4.5В
Напряжение Истока-стока Vds:
20В
Непрерывный Ток Стока:
4.2А
Полярность Транзистора:
N Канал
Пороговое Напряжение Vgs:
1.2В
Рассеиваемая Мощность:
1.25Вт
Сопротивление во Включенном Состоянии Rds(on):
0.045Ом
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Транзистора:
SOT-23
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
