Raspberry Pi Compute Module DEV KIT

240004
нет данных

Отладочный набор разработчика под Raspberry Pi Compute Module

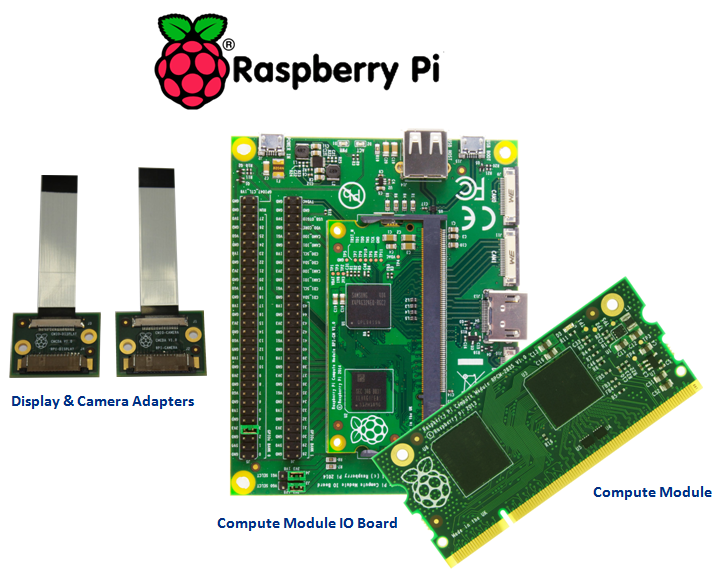

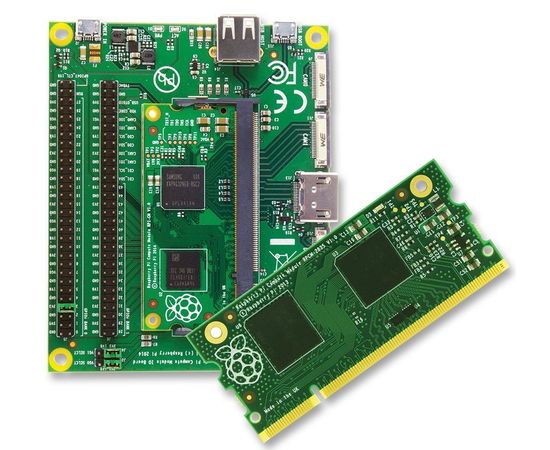

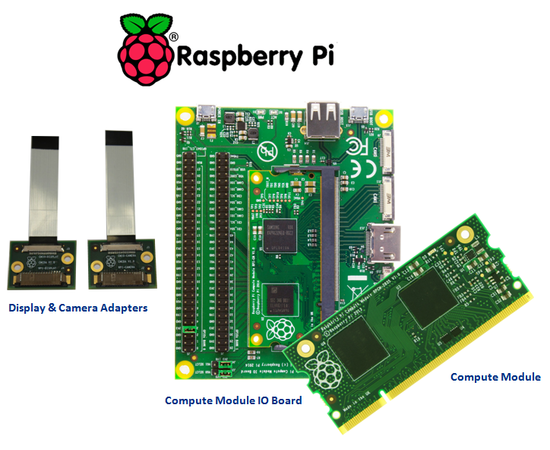

Raspberry Pi представляет новый модуль аппаратного обеспечения, Compute Module Development Kit, ориентированный на бизнес и промышленных потребителей. Комплект содержит вычислительный модуль, плату Ввода\Вывода, адаптер дисплея и камеры.

Вычислительный модуль построен на архитектуре Raspberry Pi (процессор BCM2835 и 512МБ оперативной памяти), так же на плате установлена 4Gb энергонезависимая EMMC Flash память (которая является эквивалентом SD карты в Raspberry Pi Model A+\B+). Вся эта начинка объединена на небольшой (67.6x30 мм) плате, которая вставляется в стандартный разъем DDR2 SODIMM (тот же тип разъема, который используется в некоторых портативных компьютерах для установки оперативной памяти). Энергонезависимая флэш-память подключена непосредственно к процессору на плате, а другие интерфейсы процессора доступны через контакты разъема на плате Ввода\Вывода. Вы получаете все преимущества однокристальной системы BCM2835, что означает что многие GPIO и интерфейсы доступны для разработки в отличии от потребительских версий компьютеров Raspberry Pi. Проектирование пользовательской системы относительно простой процесс, т.к. все технически сложные решения уже заложены в сам вычислительный модуль.

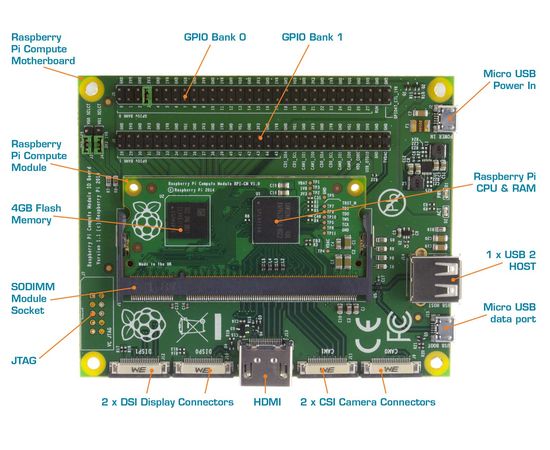

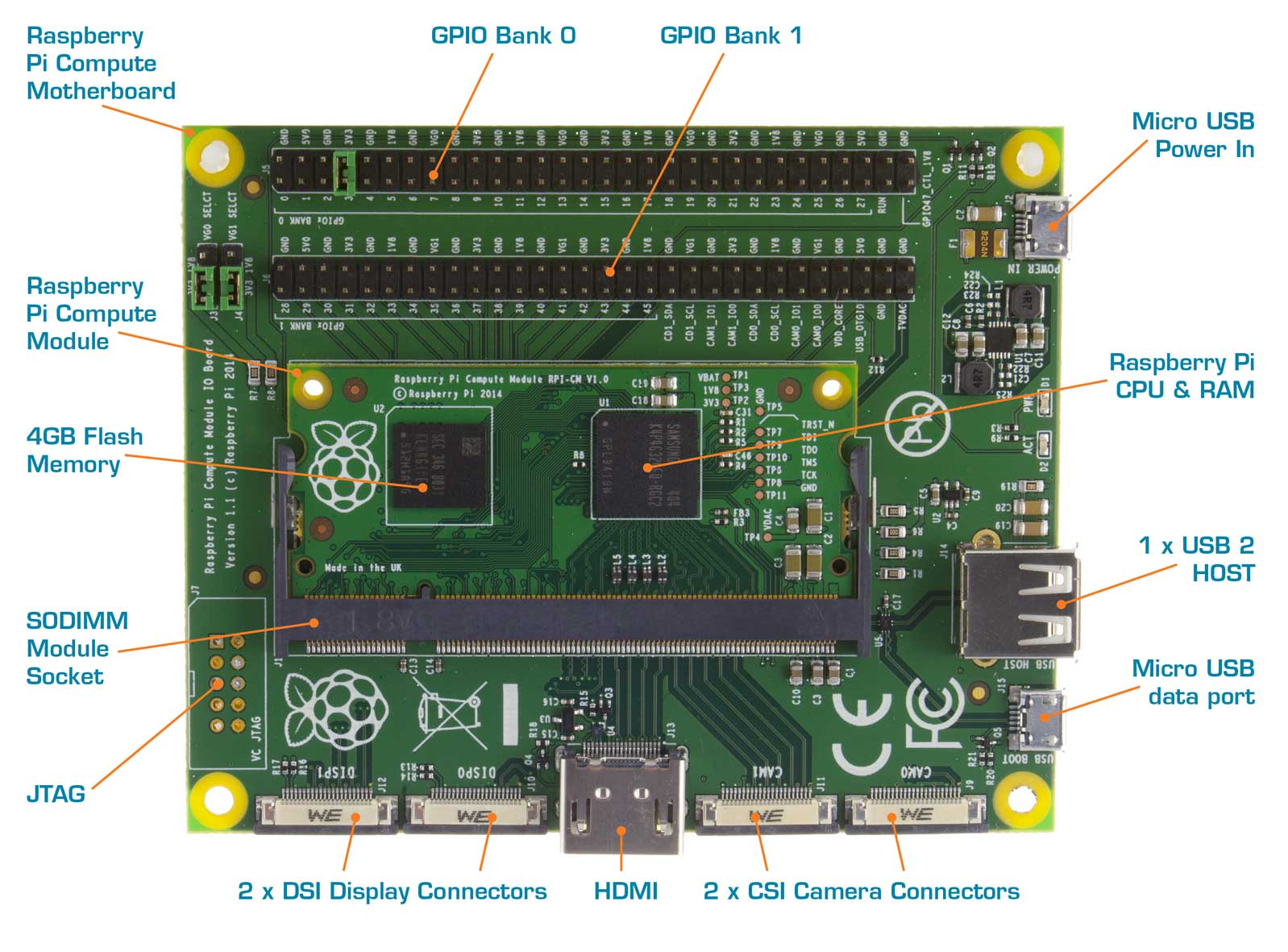

Плата Ввода\Вывода простая open-source платформа к которой вы можете подключить вычислительный модуль. Данная плата обеспечивает необходимое питание для вычислительного модуля, дает Вам возможность программирования флэш-памяти, обеспечивает более дружественный доступ к интерфейсам процессора (GPIO контакты и Flexi разъемы, какие же как в Raspberry Pi Model A+\B+) и имеет HDMI и USB разъемы, так что у Вас есть целая система которая может загружать Raspbian (или другую ОС по вашему выбору). Эта плата обеспечивает стартовый шаблон для тек, кто хочет создавать проекты на вычислительном модуле Raspberry Pi и быстрый способ, чтобы начать эксперименты с оборудованием, разработкой и тестированием собственной системы, пред и началом производства серийного изделия.

На плате Ввода\Вывода установлен 22-х контактный 0.5 мм FFC разъем для подключения двух портов камеры CAM0 2-х полосный интерфейс и CAM1 полный 4-х полосный интерфейс. Для того что бы подключить стандартную Raspberry Pi камеру к плате Ввода\Вывода в комплект входит небольшой адаптер камеры с 22-х контактного FFC разъема на 15-ти контактный FFC разъем Pi камеры. Так же на плате имеется два последовательных MIPI интерфейса дисплея (DSI).
