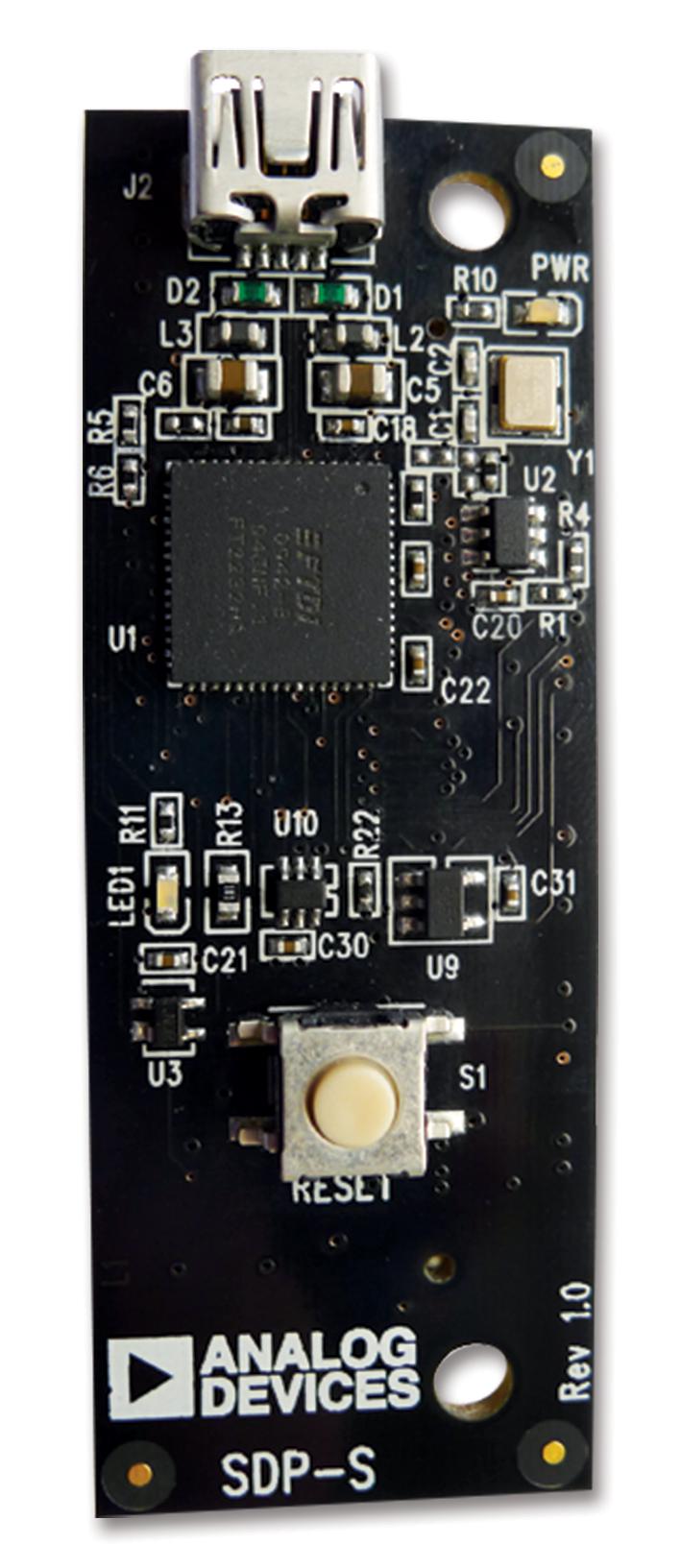

EVAL-SDP-CS1Z (ANALOG DEVICES)
Оценочная плата, USB-в последовательную связь, GPIO, I2C, SPI, подключение к ПК USB2.0
EVAL-SDP-CS1Z является платой контроллера в демонстрационной платформе системы. Плата контроллера SDP-S обеспечивает средства связи между системой и ПК в процессе оценивания. Контроллер на базе устройства USB в последовательную связь обеспечивает связь с ПК через порт USB 2.0. Позволяет осуществлять настройку и захват данных на дочерних платах через ПК. 120-контактный разъем на плате контроллера для взаимодействия с прикрепленными, совместимыми с SDP, дочерними платами. EVAL-SDP-CS1Z предоставляет ряд возможностей SDP-B. Распиновка разъема, которая используется для SDP-S, является такой же, как у SDP-B, но с выводами периферийных устройств, которые недоступны на разъеме. Выводы питания и заземления являются идентичными. Эта плата предназначена для использования в сочетании с различными оценочными платами Analog Devices и схемами из lab reference circuits.
- Маленький 120-контактный разъем
- Настраиваемые интерфейсы SPI, I2C и GPIO
- USB 2.0 интерфейс для связи с ПК
- Программный стек и прошивка
Области применения
Связь и Сеть
Содержание
Плата EVAL-SDP-CS1Z, 1м кабель USB A в Mini-B
Предупреждения
Устройство чувствительное к ЭСР, необходимо принять надлежащие меры предосторожности при обращении с устройством.
Линейка Продукции:
-
Номер Ядра Чипа:
-
Подтип Приложения:
USB в Последовательный Интерфейс
Производитель Чипа:
Analog Devices
Содержимое Комплекта:
Плата EVAL-SDP-CS1Z, 1м кабель USB A в Mini-B
Тип Приложения Набора:
Связь и Сеть
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
