LM3915N-1/NOPB (TEXAS INSTRUMENTS)

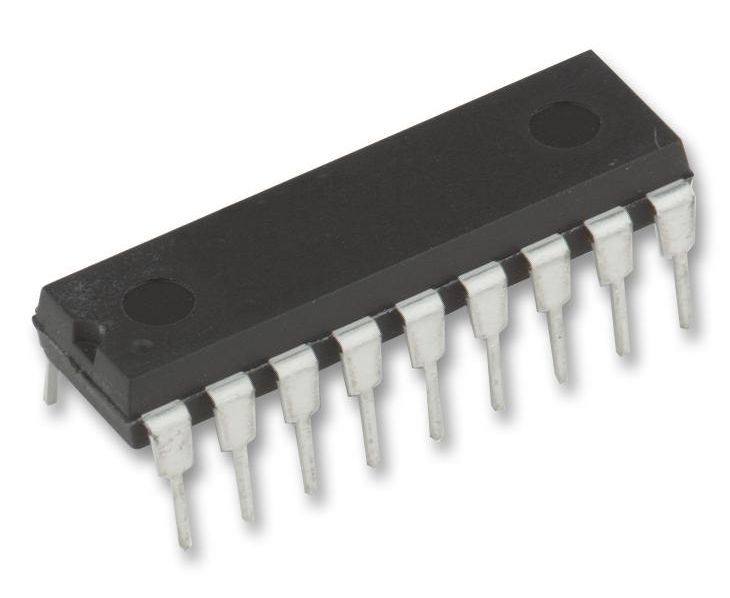

Драйвер светодиода, 10 выходов, общий анод, 3В-25В (Vin), 1.28В/30мА, DIP-18
LM3915N-1/NOPB является монолитной микросхемой, которая считывает уровни аналогового напряжения и управляет 10 светодиодами или вакуумными флуоресцентными индикаторами, обеспечивая логарифмическое аналоговое отображение 3дБ/шаг. Один вывод переключает отображение с гистограммы на движущийся точечный дисплей. Ток драйвера светодиода регулируется и программируется, исключая необходимость в токоограничивающих резисторах. Вся система отображения может работать от одного источника от 3В до 25В. ИС содержит регулируемый источник опорного напряжения и точный десятиступенчатый делитель напряжения. Высокоимпедансный входной буфер принимает сигналы от положительного источника питания от земли до 1.5В. Кроме того, ему не требуется защита от входов ±35В. Входной буфер управляет 10 отдельными компараторами, связанными с прецизионным делителем. Точность, как правило, лучше, чем 1дБ.
- 3дБ/шаг, диапазон 30дБ
- Управляет светодиодами, ЖКД или вакуумными флуоресцентными индикаторами
- Режимы гистограммы или точечного изображения выбираются пользователем
- Расширяется для отображения 90дБ
- Внутреннее опорное напряжение от 1.2 до 12В
- Входы работают от заземления
- Программируемый выходной ток от 1 до 30мА
- Вход выдерживает ±35В без повреждений или ложных выходов
- Выходы со стабилизацией тока, открытые коллекторы
- Прямое управление TTL или КМОП
- Внутренний десятиступенчатый делитель является плавающим и может быть привязан к широкому диапазону напряжений
- «Зеленый» продукт, без наличия Sb/Br
Области применения
Управление Питанием, Светодиодное Освещение
Предупреждения
Устройство обладает ограниченной защитой от ЭСР, во время хранения или обработки, провода должны быть соединены вместе или устройство должно находиться в токопроводящей пене для предотвращения повреждений от ЭСР.
Количество Выводов:
18вывод(-ов)
Количество Выходов:
10выход(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
70°C
Максимальное Входное Напряжение:
25В
Максимальное Выходное Напряжение:
1.34В
Максимальный Выходной Ток:
30мА
Минимальная Рабочая Температура:
0°C
Минимальное Входное Напряжение:
3В
Монтаж Микросхемы:
Сквозное Отверстие
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
PDIP
Топология Устройства:
-
Частота Коммутации:
-
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
