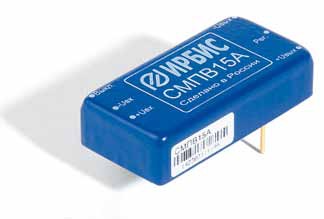

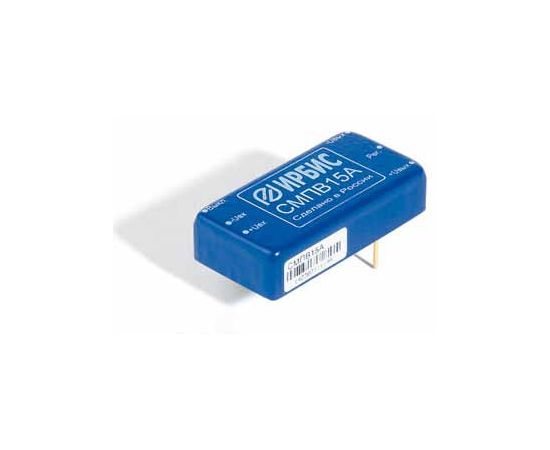

СМПЕ15В (ММП-ИРБИС)

770749
Доступно: под заказ


Одноканальный модуль мощностью 15Вт. Предназначен для питания питания напряжением постоянного тока радиоэлектронной аппаратуры. Модули СМПА15-3,3, СМПВ15-3,3, СМПЕ15-3,3, СМПТ15-3,3 имеют мощность 11,55 Вт.

Основные параметры
Выходная мощность:
15 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 48 В
Входное напряжение (DС):
36-72 В
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
12 В
Выходной ток - выход 1:
1,25 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Металлический корпус. Амплитуда пульсации выходного напряжения (от пика до пика) 150 мВ. Нестабильность выходного напряжения при изменении входного не более ±0,5 %. Нестабильность выходного напряжения при изменении тока нагрузки не более 0,5%, для модулей
Эффективность (КПД):
88 %
Габариты:
50,8х25,4х12,5 мм
Масса:
0,035 кг

Технические условия [RU] (6589-038-40039437-10_100301.pdf, 471 Kb) [Скачать]

Габаритный чертеж [RU] (sm_15_sm_20_1k__gch_100226.doc, 73 Kb) [Скачать]

Схема подключения [RU] (sm_15_sm_20_1k_sh_100226.doc, 114 Kb) [Скачать]
