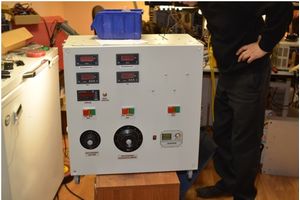

Стенд для проверки оборудования Schneider Electric
.jpg?1554108951182)
Основные особенности
- 3 независимых канала (АС: 0…260 В, DC: 0…60В, AC: 0…50А);
- счетчик времени на 3-м канале;
- индикация выходного тока, напряжения;
- регулировка выходного напряжения от 0 до максимального значения;
- регулировка ограничения выходного тока от 0 до максимального значения;
- ручная регулировка тока и напряжения с помощью встроенных энкодеров;
- защита от перегрева, КЗ, превышения входного и выходного напряжения;
- удобные органы управления.
Общая информация
.jpg?1554109037754)
Стенд имеет три независимых выходных канала:
Канал 1 «260VAC» - нестабилизированный, регулируемый, изолированный от первичной сети, 0…260В переменного тока 50Гц с максимальным выходным током 9А.
Канал имеет цифровую индикацию выходного напряжения и тока. Канал имеет две световые кнопки для включения/отключения теста – ПУСК и СТОП. Подача напряжения на тестируемый объект начинается только при нажатии кнопки ПУСК и прекращается при нажатии кнопки СТОП.
Тест начинается после того, как оператор выбирает правильное напряжение для теста при помощи регулятора напряжения, подключает кабели в клеммы, затем нажимает кнопку ПУСК.
Из-за того, что источник нестабилизированный, то при подключении нагрузки возможно небольшое «проседание» напряжения (на несколько вольт). Поэтому перед работой с данной установкой, необходимо провести калибровку вариатора регулировки напряжения на заводе Заказчика силами Заказчика.
Канал 2 «48VDC» - стабилизированный, регулируемый, изолированный от первичной сети, 0…60В постоянного тока с максимальным выходным током 25А.
Канал иметь цифровую индикацию выходного напряжения и тока. Канал имеет кнопку включения/отключения теста. Подача напряжения на тестируемый объект начинается при нажатии кнопки ПУСК и прекращается при повторном нажатии кнопки.
Тест начинается после того, как оператор выбирает правильное напряжение для теста при помощи регулятора напряжения, подключает кабели в клеммы испытываемого оборудования, затем нажимает кнопку ПУСК.
Канал 3 «50А» - нестабилизированный, регулируемый, изолированный от первичной сети, 0…50А переменного тока 50Гц. Напряжение холостого хода не менее 10VAC.
Канал имеет счётчик времени (секундомер) синхронизированный с выходным током. Секундомер запускается и начинает отсчитывать время в момент, когда ток в цепи превышает ~ 25А. отсчет времени прекращается при уменьшении тока в цепи менее 19А, дискретность измерения времени 0,1 сек. Интервал измерения 0,8 – 22 сек.
Канал имеет цифровую индикацию выходного тока и напряжения. Канал имеет две световые кнопки для включения/отключения теста – ПУСК и СТОП. Прекращение подачи тока и окончание теста осуществляется при нажатии кнопки СТОП.
Применение
Данный стенд предназначен для проверки реле VIP и катушек мотор-редуктора производимых компанией Schneider Electric.
Технические характеристики
| Входные хар-ки | Канал «50А» | Канал «260VAC» | Канал «48VDC» |
| Входное напряжение, В, переменный ток | 185…265 | ||
| Частота | 45...55Гц | ||
| Пусковой входной ток | <50А <20мС | ||
| Входной ток, 100% нагрузка | <16А | ||
| Защита от перенапряжения | нет | нет | Электронная + варистор 90Дж |
| Выходные хар-ки | Канал «50А» | Канал «260VAC» | Канал «48VDC» |
| Регулировка выходного напряжения | 0…10VAC | 0…260VAC | 0…60VDC |
| Регулировка выходного тока | 0…50 А | - | 3…27 А |
| Максимальное напряжение холостого хода | >10 VAC | >260 VAC | 60 VDC |
| Пульсации (100Гц…50МГц, пик-пик) | - | - | <300мВ |
| Стабилизация при изменении тока нагрузки 0...30 А | - | - | <0,5>#/td### |
| стабилизация при изменении входного напряжения мин...макс | - | - | <0,5>#/td### |
| Макс. выходной ток (долговременно) | 50 A | 9 A | 27 A |
| КПД | >80>#/td### | ||
| Индикация, управление и сигнализация | Канал «50А» | Канал «260VAC» | Канал «48VDC» |
| Регулировка тока | ЛАТР | нет | энкодер |
| Регулировка напряжения | нет | ЛАТР | энкодер |
| Индикация тока и напряжения | цифровая | ||
| Таймер | Запуск при токе >25А, останов. при токе <20А | Запуск при включении канала, останов при замыкании клемм «стоп таймер 260VAC» | нет |
| Температура срабатывания защиты от перегрева | - | - | 80°C |
| Конструкция | Канал «50А» | Канал «260VAC» | Канал «48VDC» |
| Габаритные размеры, мм | 600х600х370мм | ||
| Установка | настольная | ||
| Масса (не более), кг | 70 | ||
| Корпус | Сталь, порошковая покраска | ||
| Охлаждение | Активное, 120мм вентилятор | ||
| Безопасность | Канал «50А» | Канал «260VAC» | Канал «48VDC» |
| Изоляция вход/корпус | 1500 VDC | ||
| Изоляция вход/выход | 3000 VDC | ||
| Изоляция выход/корпус | 500 VDC | ||
| Внешние воздействия | Канал «50А» | Канал «260VAC» | Канал «48VDC» |
| Степень защиты по ГОСТ 14254 | IP22 | ||
| Температура хранения | -55°C...+70°C | ||
| Температура эксплуатации | 0°C...+45°C | ||
| Влажность | 98>#/td### | ||
| Надёжность | Канал «50А» | Канал «260VAC» | Канал «48VDC» |
| Срок службы, не менее | 5 лет | ||
| Средний ресурс, не менее | 25 000 часов | ||
| Гарантийный срок эксплуатации | 1 год | ||
Производство
Изделие выпускается под заказ. Данный стенд был разработан и изготовлен по заказу ООО «Шнайдер –электрик».
Наши производственные мощности позволяют изготовление, как опытных образцов, так и крупных партий устройств. По требованию заказчика возможно изменение некоторых характеристик устройства.
Для получения дополнительной технической информации или заказа устройств, пожалуйста, свяжитесь с нашим офисом.
