Программируемая система электропитания с программируемой вольт-амперной характеристикой EL-FA6000 + EL-U6000
Основные особенности
- микропроцессорное управление;
- максимальная мощность 6400Вт;
- беспроводная программируемая компенсация падения напряжения;
- отсутствие ограничения на максимальное значение компенсации;
- программируемая вольтамперная характеристика;
- быстросъемный пульт управления для установки на DIN-рейку;
- индикация выходного тока, напряжения, мощности, температуры;
- регулировка выходного напряжения от 0 до максимального значения;
- регулировка ограничения выходного тока от 0 до максимального значения;
- ручная регулировка тока и напряжения с помощью встроенных энкодеров;
- управление по цифровому интерфейсу CAN;
- установка на горизонтальную поверхность или в 19" шкаф, высота 4U;
- универсальный вход (переменное или постоянное напряжение);
- активный корректор коэффициента мощности (PFC);
- защита от перегрева, КЗ, превышения входного и выходного напряжения;
- многозвенные входные и выходные фильтры радиопомех (EMI);
- плавный старт и ограничение пускового тока;
- вход внешнего датчика температуры для термокомпенсации;
- релейный сигнал «авария»;
- управление аналоговым сигналом (опция).
Общая информация

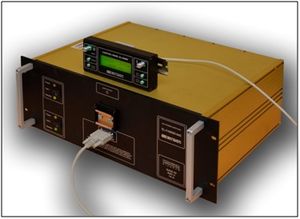

Система электропитания серии EL-FA конструктивно состоит из двух модулей – силового модуля EL-FA6000 и панели управления EL-U6000.
Панель управления может быть установлена непосредственно на передней панели силового модуля, а также может быть размещена удаленно. Панель управления устанавливается на стандартную DIN–рейку. В случае удаленной установки, электрическое соединение модулей осуществляется с помощью комплектного кабеля с разъёмами DB-9. Обмен между устройствами осуществляется по интерфейсу CAN.
Силовой модуль состоит из двух силовых управляемых преобразователей. Преобразователи соединены последовательно или параллельно (в зависимости от модификации системы) и работают синхронно. В случае выхода из строя одного из преобразователей возможна кратковременная эксплуатация системы. В составе силового модуля так же находятся фильтр входной, фильтр выходной, модуль измерения тока/напряжения, цифровой контроллер.
Управление, настройка и калибровка осуществляются через панель управления EL-U6000. Так же возможна работа силового модуля EL-FA6000 без пульта управления EL-U6000. В этом случае сохраняются параметры, которые были установлены до отключения пульта управления.
В EL-U6000 имеется подсветка органов управления (кнопок и энкодеров). При отсутствии выходного напряжения подсветка имеет зеленый цвет свечения. При появлении выходного напряжения цвет подсветки меняется на красный.
При необходимости возможно непосредственное подключение силового модуля EL-FA6000 к CAN шине предприятия или персональному компьютеру, оборудованному CAN интерфейсом либо через соответствующий адаптер интерфейса. Протокол обмена предоставляется Заказчику по запросу.
Система электропитания имеет два основных режима работы (mode) – normal и sensor. В режиме normal система работает как лабораторный источник питания с возможностью оперативной регулировки выходного напряжения и ограничения тока от нуля до максимального значения с помощью энкодеров на передней панели пульта управления EL-U6000. В режиме sensor пользователь имеет возможность записать в энергонезависимую память до 10 фиксированных настроек (пресетов). Каждый пресет содержит значение требуемого на нагрузке напряжения (Uload = 0…640 В), ограничения тока (I = 0…230 А), сопротивления линии между выходом системы электропитания и нагрузкой (R = 0…99 Ом).
При включении выходного напряжения процессор системы электропитания измеряет значение выходного тока (I), измеряет значение выходного напряжения (Uout), вычисляет предполагаемое значение падения напряжения в линии между источником питания и нагрузкой по формуле Uline=I*R. Далее контроллер вычисляет и устанавливает на выходных клеммах необходимое напряжение по формуле Uout= Uload+Uline. Таким образом возможна стабилизация напряжения на нагрузке без использования дополнительной измерительной линии. При установке значения R=0 сопротивление линии не учитывается, и источник питания работает с фиксированными значениями выходного напряжения и ограничения тока.
Применение
Данное изделие является мощным управляемым источником питания и может применяться в различных областях науки и промышленности где требуется высокоточное управление электропитанием.
Наличие CAN интерфейса, позволяет беспрепятственно интегрировать устройство в промышленную сеть предприятия, а благодаря пульту управления EL-U6000 и богатому набору настроек, возможно эффективное применение в качестве лабораторного источника питания.
Модельный ряд
Силовой модуль EL-FA6000 может быть изготовлен в следующих типовых конфигурациях:
Тип: | Номинальное выходное напряжение, В | Регулировка выходного напряжения, В | Регулировка выходного тока, А | Пиковая мощность, Вт |
EL-FA6000-24 | 24 | 0…36 | 0…230 | 5500 |
EL-FA6000-36 | 36 | 0…54 | 0…190 | 6400 |
EL-FA6000-48 | 48 | 0…72 | 0…128 | 6400 |
EL-FA6000-72 | 72 | 0…108 | 0…84 | 6400 |
EL-FA6000-110 | 110 | 0…156 | 0…50 | 6400 |
EL-FA6000-160 | 160 | 0…230 | 0…40 | 6400 |
EL-FA6000-220 | 220 | 0…320 | 0…28 | 6400 |
EL-FA6000-320 | 320 | 0…460 | 0…20 | 6400 |
EL-FA6000-440 | 440 | 0…640 | 0…14 | 6400 |
Технические характеристики
ВХОД | Напряжение переменное: | 70...264 В (6400Вт при входном напряжении >230В) |
Напряжение постоянное: | 80...369 В (6400Вт при входном напряжении >230В) | |
Коэффициент мощности: | >0,95 | |
КПД: | полная нагрузка 89%, при нагрузке 50% - более 90>#/td### | |
Входной ток: | <32А | |
Пусковой ток: | «Мягкий» старт | |
Частота: | 47-63 Гц | |
ВЫХОД | Дискретность установки тока и напряжения: | 4096 шагов (12-ти разрядный ЦАП) |
Пульсации: | <1>#/td### | |
КОММУТАЦИЯ | Вход: | клеммник Phoenix, максимальный долговременный ток 76А на одну клемму |
Выход: | клеммник Phoenix, 3 контакта плюс, 3 контакта минус. Максимальный долговременный ток 76А на один контакт | |
CAN bus: | DB-9, розетка на передней панели ИП | |
КОРПУС | Защита: | IP20 |
Материал: | алюминий, съемные ручки | |
Покрытие: | анокс желтый, порошковая краска, черный цвет | |
Охлаждение: | активное, вход воздуха на левой боковой панели, выход воздуха на задней панели, вентиляторы 2 шт 60х60мм., 1 шт. 120х120мм., шарикоподшипники, с термоконтролем скорости вращения | |
Размеры: | стандартный 19” 4U (высота- 170мм, глубина-340мм, ширина- 447мм) | |
Общий вес: | 20 кг | |
ЗАЩИТА | Перегрев: | процессорное управление, отключение блока |
Перегрузка и КЗ: | электронное ограничение выходного тока, устанавливается пользователем | |
Защита выхода от перемены полярности АКБ: | внутренний предохранитель | |
ХАРАКТЕРИСТИКИ ОКРУЖ . СРЕДЫ | Температура: | рабочая : -20…+50 °С |
Влажность: | рабочая без конденсации влаги при 25 °С: 20%~80%, хранение: 10% ~ 95>#/td### | |
ИЗОЛЯЦИЯ | Вход-корпус: | 1500 VAC |
Вход-выход: | 3750 VAC | |
Выход-корпус: | 500 VAC | |
ДРУГОЕ | Электромагнитная совместимость: | ГОСТ Р 51317.6.4-99, ГОСТ Р 51317.6.2-99, ГОСТ Р 51318.11 |
Производство
Изделие выпускается под заказ. Наши производственные мощности позволяют изготовление, как опытных образцов, так и крупных партий устройств. По требованию заказчика возможно изменение некоторых характеристик устройства.
Для получения дополнительной технической информации или заказа устройств, пожалуйста, свяжитесь с нашим офисом.
