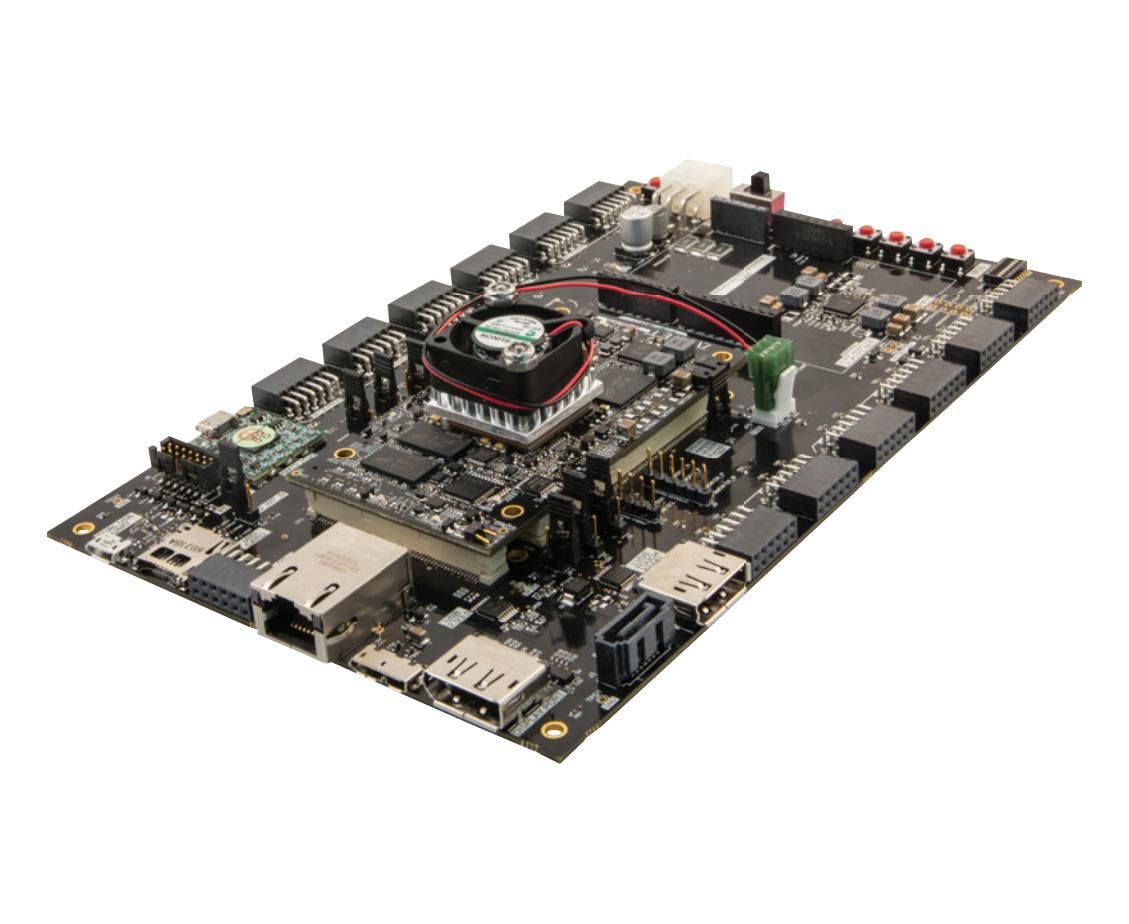

Стартовый комплект, система на модуле (SoM) Zynq UltraScale+, несущая карта I/O в комплекте

AES-ZU3EG-1-SK-G от компании Avnet является системой на модуле (SoM) UltraZed-EG™. UltraZed-EG™ SOM является очень гибкой и прочной системой на модуле, которая построена на базе Xilinx Zynq® UltraScale+™ MPSoC. Обладая маленьким форм-фактором, UltraZed-EG SOM обладает всеми необходимыми функциями вроде системной памяти, Ethernet, USB и памяти для настроек для встроенной системы обработки сигналов. UltraZed-EG обеспечивает удобный доступ к 180 выводам I/O, 26 выводов PS MIO и 4 высокоскоростных приемопередатчиков PS GTR. Он также оснащен 4 входами опорного сигнала GTR через разъемы I/O на задней части модуля. Разработчики могут создавать собственные несущие карты, вставную UltraZed-EG SOM, а также разрабатывать устройства с проверенной подсистемой Zynq UltraScale + MPSoC. Сочетая UltraZed-EG SOM с устройством Zynq UltraScale+ MPSoC XCZU3EG-SFVA625, разработчики смогут с уверенностью создавать высокопроизводительные системы.

DDR4 SDRAM (2ГБ), двойная QSPI flash (64МБ), I2C EEPROM (2КБ), eMMC Flash (8ГБ)
USB 2.0 ULPI PHY, gigabit Ethernet PHY
I2C 8-битный I/O расширитель, 2-канальный I2C коммутатор/мультиплексор, вход с опорным тактовым сигналом PS
Встроенные стабилизаторы напряжения, схема сброса по включению питания, 4-позиционный DIP переключатель
Linux BSP и эталонные конструкции
3 микроразъема JX, PS JTAG интерфейс, PL SYSMON интерфейс
USB 2.0 разъем, Gigabit Ethernet RJ45 разъем
PMBus интерфейс и интерфейс несущей карты I2C
Вход батареи SOM PS VBATT, вход сброса SOM, вход прерывания несущей карты, выход сброса несущей карты
Выход с корректным уровнем выходного напряжения, SOM к выводам заземления несущей карты, выводы входного напряжения SOM и считывания выходного сигнала
