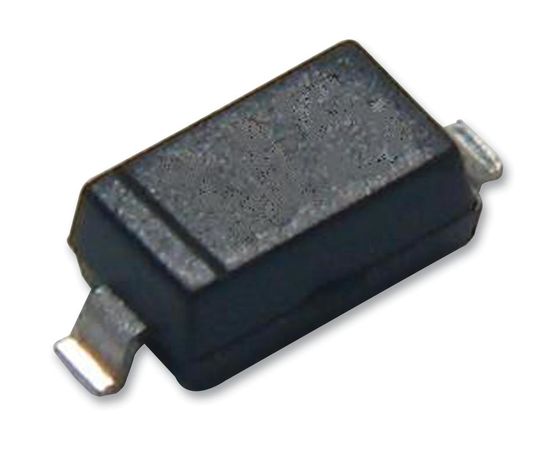

SMF36A (LITTELFUSE)
TVS-диод, SMF Series, Однонаправленный, 36 В, 58.1 В, SOD-123FL, 2 вывод(-ов)
The SMF36A from Littelfuse is a SMF series 200W unidirectional transient voltage suppression diode in SOD-123FL package. The SMF series is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. SMF package is 50% smaller in footprint when compare to SMA package and delivering one of the low height profiles (1.1mm) in the industry. SMF devices are ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuit.
- Reverse stand off voltage VR is 36V
- Breakdown voltage VBR is 40V minimum and 44.2V maximum at 1mA
- Maximum reverse leakage is 1µA
- Maximum clamping voltage VC is 58.1V
- Maximum peak pulse current is 3.4A
- Operating temperature range from -65°C to +175°C, IEC-61000-4-2 ESD 30KV (air), 30KV (contact)
- ESD protection of data lines with IEC 61000-4-2 and EFT protection with IEC 61000-4-4 standard
- Low inductance, excellent clamping capability
- Typical failure mode is short from over specified voltage or current
- Built-in strain relief
Области применения
Безопасность
Импульсная Рассеиваемая Мощность:
200Вт
Количество Выводов:
2вывод(-ов)
Линейка Продукции:
SMF Series
Максимальное Напряжение Пробоя:
44.2В
Максимальное Фиксированное Напряжение:
58.1В
Минимальное Значение Напряжения Пробоя:
40В
Пиковое Обратное Напряжение:
36В
Полярность Ограничителя Бросков Напряжения:
Однонаправленный
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Диода:
SOD-123FL
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (20-Jun-2016)
RoHS статус:
Да
