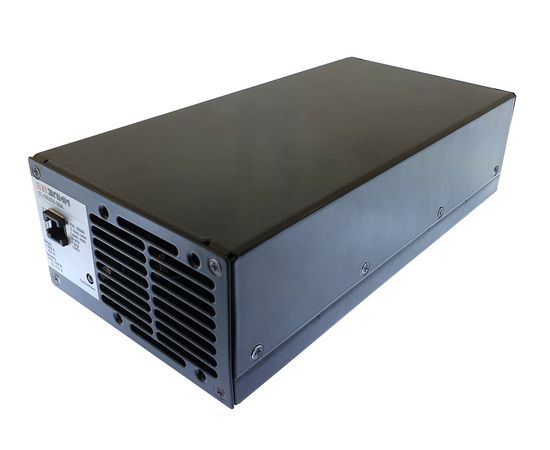

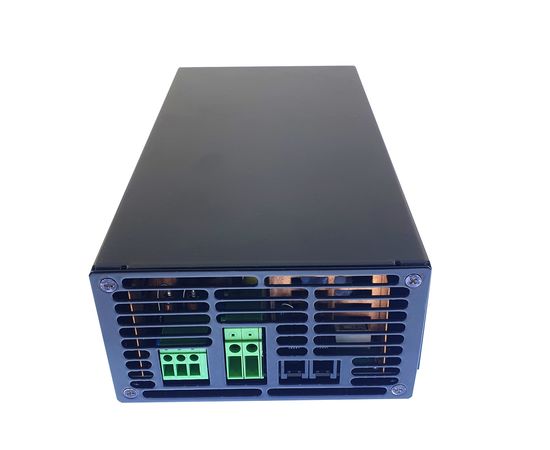

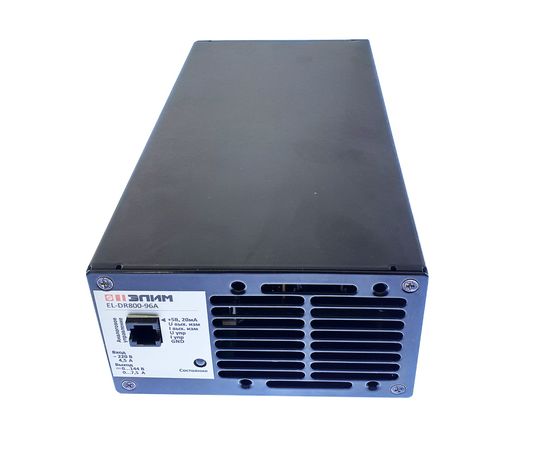

EL-DR800-24A (ЭЛИМ)
Источники питания серии EL-DR предназначены для преобразования входного нестабилизированного напряжения (переменного или постоянного тока) в постоянное стабилизированное напряжение с возможностью регулировки выходного напряжения и ограничение выходного тока в диапазоне от 0 до максимального значения.
Особенности
- Регулировка выходного напряжения и ограничения тока: встроенным потенциометрами; внешними потенциометрами; внешними потенциальными сигналами 0…+5В; по цифровому интерфейсу (RS-232, RS-485).
- Измерение выходного тока и напряжения УИП. C помощью потенциальных сигналов 0…+5В, уровень измерительного сигнала пропорционален значению выходного параметра (опция "A"). По цифровому интерфейсу (опция "D").
- Гальваническая развязка аналоговых и цифровых управляющих входов/выходов от силового выхода и входной сети.
- Активный корректор мощности.
- Принудительное охлаждение, встроенный вентилятор.
- Нормально замкнутые/разомкнутые контакты.
- Возможность параллельного и последовательного(в сумме не более 500В) включения.
Использование в качестве зарядного устройства
Заряд свинцово-кислотных или герметичных гелевых аккумуляторов с помощью УИП осуществляется по алгоритму I-U. Ограничение тока выставляется исходя из ёмкости аккумулятора: I заряда макс = 0,3C; где С ёмкость аккумулятора в А*ч.
Например при использовании аккумуляторов 7 А*ч ток заряда не более 2,1 А. Выходное напряжение устанавливается исходя из количества последовательно подключенных аккумуляторов:
1 шт. 12 В – 13,65 В;
2 шт. 12 В – 27,3 В;
3 шт. 12 В - 41 В;
4 шт. 12 В - 54,6 В.
Возможно использование УИП в качестве зарядного устройства для других типов аккумуляторов (NiCd, Ni-Mh), для этого необходимо использование внешней схемы управления обеспечивающей требуемые алгоритмы заряда (Δt, ΔU).
Применение
- светодиоды и лазеры;
- зарядные устройства;
- соленоиды;
- магнитные усилители;
- лабораторные источники питания;
- гальваника;
- заряд конденсаторов;
- электромагнитные ускорители;
- двигатели постоянного тока;
- лампы накаливания и газоразрядные.
Дополнительные опции (заказываются отдельно):
EL-DR800-__A - Управление по аналоговому интерфейсу 0..5В
EL-DR800-__D2 - Управление по цифровому интерфейсу RS-232
EL-DR800-__D4 - Управление по цифровому интерфейсу RS-485
EL-DR800-__-40C - рабочая температура -40….+55 С
