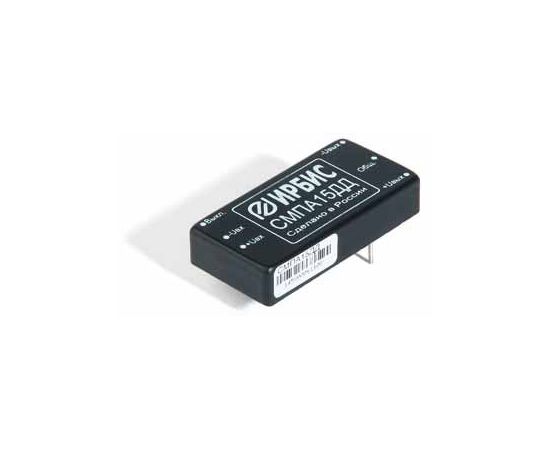

СМПА15ДД (ММП-ИРБИС)

770766
Доступно: под заказ


Модуль питания стабилизирующий, мощностью 15Вт, с двумя выходными каналами, предназначен для питания питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
15 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 12 В
Входное напряжение (DС):
9-18 В
Выходные параметры
Количество выходных каналов:
2 канала
Выходное напряжение - выход 1:
9 В
Выходной ток - выход 1:
0,8 А
Выходное напряжение - выход 2:
-9 В
Выходной ток - выход 2:
0,8 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Металлический корпус. Амплитуда пульсации выходного напряжения по каждому каналу не превышает 150 мВ. Нестабильность выходного напряжения каждого канала при изменении входного не более ±0,5%. Нестабильность выходного напряжения при изменении тока нагрузки
Эффективность (КПД):
85 %
Габариты:
50,8х25,4х10 мм
Масса:
0,035 кг

Технические условия [RU] (6589-089-40039437-10_100410.pdf, 462 Kb) [Скачать]

Габаритный чертеж [RU] (smp_15_2k_gch_071008.doc, 56 Kb) [Скачать]

Схема подключения [RU] (smp_15_2k_sh_071002.doc, 82 Kb) [Скачать]
