СМА20Н купить в интернет-магазине по выгодной цене

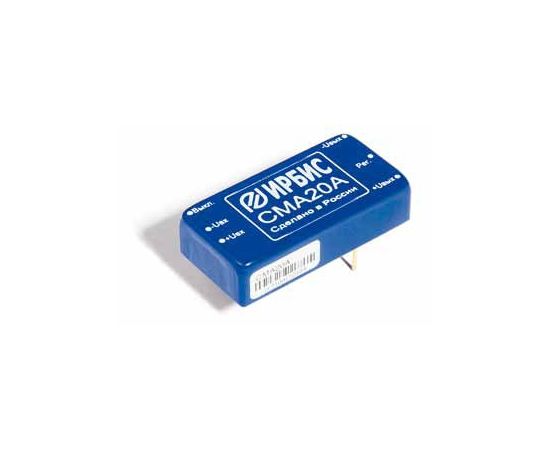

Одноканальный модуль питания мощностью 20Вт. Модули СМА20-3.3, СМВ20-3.3, СМЕ20-3.3, СМТ20-3.3 имеют мощность 16,5 Вт. Предназначен для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры

Выходная мощность:

20 Вт

Входные параметры

Номинальное входное напряжение (DC):

12 В

Входное напряжение (DС):

9-18 В

Выходные параметры

Количество выходных каналов:

1 канал

Выходное напряжение - выход 1:

27 В

Выходной ток - выход 1:

0,7 А

Дополнительные параметры

Исполнение:

на печатную плату

Класс защиты (IP):

IP 64

Охлаждение:

пассивное (конвекция)

Гальваническая развязка вход-выход:

500 В

Корректор мощьности (PFC):

Нет

Температура эксплуатации:

-40...+85°C

Особенности товара:

Металлический корпус. Нестабильность выходного напряжения при изменении входного не более ±0,5 %. Нестабильность выходного напряжения при изменении тока нагрузки не более 0,5 %, для модулей СМА(В,Е,Т)20-3,3 не более 1 %. Модуль имеет защиту от перегрузки

Эффективность (КПД):

89 %

Габариты:

50,8х25,4х12,5 мм

Масса:

0,035 кг

Технические условия [RU] (6589-038-40039437-10_100301_1.pdf, 471 Kb) [Скачать]

Габаритный чертеж [RU] (sm_15_sm_20_1k__gch_100226_0.doc, 73 Kb) [Скачать]

Схема подключения [RU] (sm_15_sm_20_1k_sh_100226_1.doc, 114 Kb) [Скачать]
