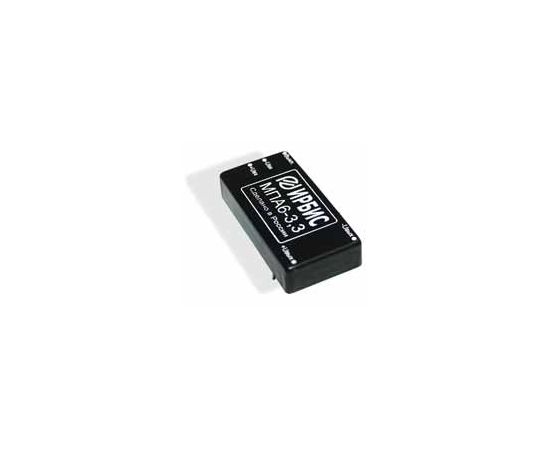

МПА6Б (ММП-ИРБИС)

770529
Доступно: под заказ


Одноканальный стабилизирующий модуль питания мощностью 6Вт. Для модулей МПА6-3.3, МПВ6-3.3, МПЕ6-3.3, МПТ6-3.3, МПА6А, МПВ6А, МПЕ6А, МПТ6А выходная мощьность 5 Вт. Предназначен для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
6 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 12 В
Входное напряжение (DС):
9-18 В
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
6 В
Выходной ток - выход 1:
1 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Конструктивно выполнен в металлическом корпусе, залитый компаундом. Нестабильность выходного напряжения при изменении тока нагрузки от 0,1∙Iн.макс. до Iн.макс. — 1 %. Модуль имеет защиту от перегрузки по току и короткого замыкания по выходу. После снятия
Эффективность (КПД):
85 %
Габариты:
50,8х25,4х10 мм
Масса:
0,025 кг

Технические условия (МПА6, МПВ6, МПЕ6, МПН6) [RU] (6589-023-40039437-01_6_110606.pdf, 512 Kb) [Скачать]

Габаритный чертеж [RU] (mp_6_1k_gch_060607.doc, 49 Kb) [Скачать]

Схема подключения [RU] (mp_6_1k_sh_vkl_060216.doc, 24 Kb) [Скачать]
