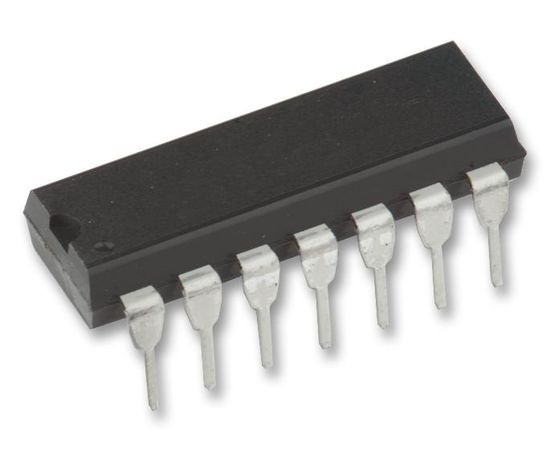

LM324N (TEXAS INSTRUMENTS)
Операционный усилитель, четверной, 4 Усилителя, 1.2 МГц, 0.5 В/мкс, 3В до 32В, ± 1.5В до ± 16В, DIP
Данное устройство состоит из четырех независимых операционных усилителей с высоким коэффициентом усиления и частотной коррекцией, которые предназначены для работы от однополярного питания с широким диапазоном напряжений. Работа от биполярного питания так же возможна, если разница между двумя источниками находится в промежутке между 3В и 32В (3В - 26В для LM2902) и значение VCC больше значения входного синфазного напряжения, как минимум на 1.5В. Низкий уровень утечки тока источника питания не зависит от величины напряжения питания.
- Широкий диапазон входного напряжения
- Маленький сток тока питания, независимо от напряжения питания
- Диапазон входных синфазных напряжений включает заземление для прямого зондирования около земли
- Низкие уровни входного смещения и смещения параметров
- Внутренняя частотная коррекция
- Вход синфазного напряжения включает в себя землю и позволяет осуществлять измерения возле земли.
- Типичное значения напряжения смещения на входе 3мВ
- Типичное значения тока смещения на входе 2нА
- Дифференциальный вход с диапазоном до 32В, который равен максимальному напряжению напряжения питания.
- Диапазон рабочей температуры от 0°C до 70°C
Области применения
Обработка Сигнала, Потребительская Электроника, Переносные Устройства, Считывание и Контрольно-измерительная Аппаратура, Привод Двигателя и Управление, Тестирование и Измерение
Примечания
Превышение напряжения питания 32В для однополярного питания и ±16В для двухполярного питания может привести к повреждению устройства.
Предупреждения
Устройство обладает частичной защитой от ЭСР Во время хранения или обработки, провода должны быть соединены вместе или устройство должно находиться в токопроводящей пене для предотвращения повреждений от ЭСР.
Диапазон Напряжения Питания:
3В до 32В, ± 1.5В до ± 16В
Количество Выводов:
14вывод(-ов)
Количество Усилителей:
4 Усилителя
Линейка Продукции:
-
Максимальная Рабочая Температура:
70°C
Минимальная Рабочая Температура:
0°C
Полоса Пропускания:
1.2МГц
Скорость Нарастания:
0.5В/мкс
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Усилителя:
DIP
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
