NE555P (TEXAS INSTRUMENTS)

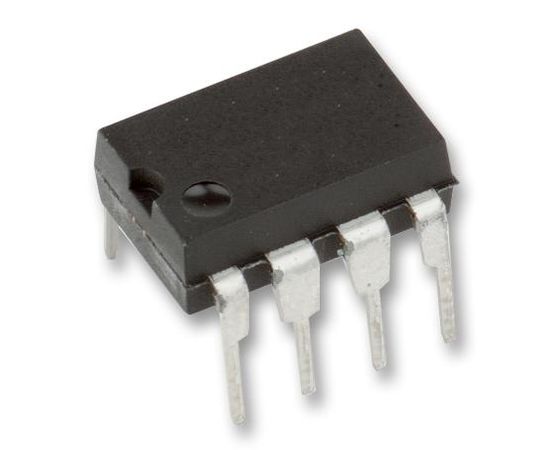

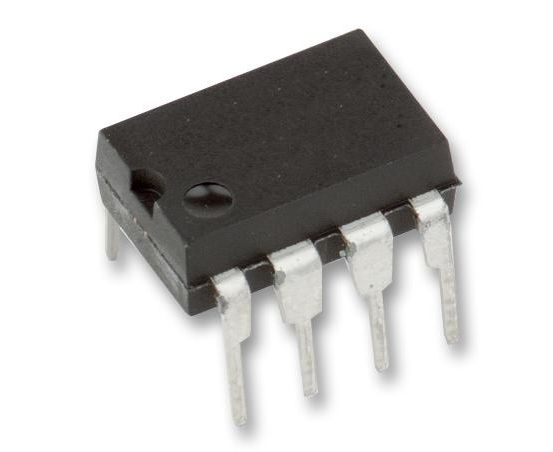

Прецизионный таймер в корпусе DIP-8
NE555P является временной схемой, которая обеспечивает точное время задержки или колебаний. В режимах моностабильной работы или временной задержки, управление интервалом задержки осуществляется внешним резистором и сетевым конденсатором. В стабильном режиме работы, управление частотой и коэффициентом заполнения осуществляется раздельно при помощи двух внешних резисторов и одного внешнего конденсатора. Пороговое значение и значения срабатывания обычно 2/3 и 1/3 от VCC соответственно. Эти уровни могут быть изменены при помощи клеммы управления напряжением. При падении входа триггера ниже его уровня, он активируется и выход переходит в высокое состояние. Если вход триггера находится выше его уровня, а значение на входе выше уровня порогового значения, то триггер осуществляет сброс и выход переходит в низкое состояние.
- Временной диапазон от микросекунд до часов.
- Режимы работы: стабильный и моностабильный
- Регулируемый рабочий цикл
- Ток совместимых с TTL выходов до 200мА
Области применения
Время и Расчет Времени, Потребительская Электроника, Оборона, Военная и Авиационно-космическое, Встроенные Конструкции и Разработка
Количество Выводов:
8вывод(-ов)
Корпус Цифровой ИС:
DIP
Линейка Продукции:
xx555 Precision Timers
Максимальная Рабочая Температура:
70°C
Максимальное Напряжение Питания:
16В
Минимальная Рабочая Температура:
0°C
Минимальное Напряжение Питания:
4.5В
Соответствует Фталатам RoHS:
Да
Частота:
500кГц
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
