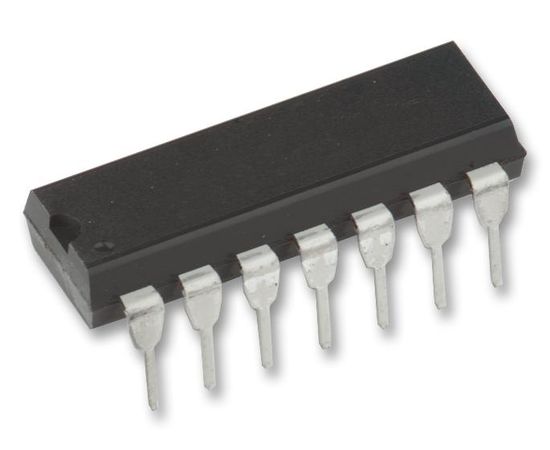

CD4541BE (TEXAS INSTRUMENTS)
Таймер, 6МГц, 3В до 18В, DIP-14
CD4541BE является программируемым КМОП таймером высоковольтного типа (20В) в 14-выводном корпусе DIP. Этот программируемый таймер состоит из 16-разрядного двоичного счетчика, генератора, который управляется внешними RC-компонентами (2 резистора и конденсатор), автоматической схемы сброса по включению питания и логикой управления выходом. Счетчик увеличивается по положительному фронту и может быть сброшен через вход MASTER RESET. Выходом этого таймера является Q или Q выходом от 8, 10, 13 или 16-го этапа счетчика. Необходимый этап выбирается с использованием входов времени выбора A и B. Выход доступен в любом из двух режимов, выбираемых через вход MODE (контакт 10), и синхронизация начинается после установки входа AUTO RESET (контакт 5) в логический «0» и подключения питания.
- Низкое симметричное выходное сопротивление 100Ом при VDD = 15В.
- Диапазон напряжения питания от 3В до 18В
- Диапазон частоты кварцевого генератора от DC до 100кГц
- Внешний источник тактовых сигналов (подается на вывод 3) может использоваться вместо кварцевого генератора
- Работает как делитель частоты 2^N или как таймер с одним переходом
- Работает с очень большими временами нарастания и падения тактовых сигналов
- Симметричные выходные характеристики
- Протестировано на ток покоя при 20В
- Параметры 5В, 10В и 15В
- Диапазон рабочей температуры от -55°C до 125°C
Области применения
Время и Расчет Времени
Предупреждения
Это устройство чувствительно к ЭСР. Пользователи должны следовать необходимым мерам предосторожности.
Количество Выводов:
14вывод(-ов)
Корпус Цифровой ИС:
DIP
Линейка Продукции:
CD4000 LOGIC Series
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Соответствует Фталатам RoHS:
Да
Частота:
6МГц
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
