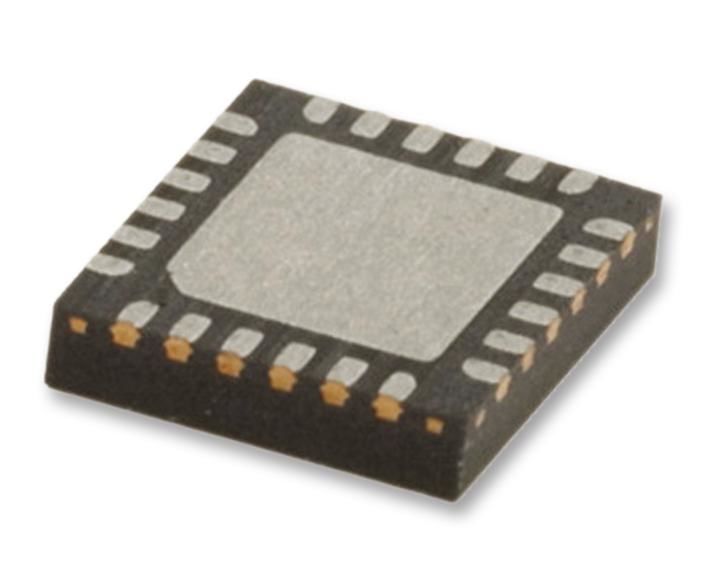

HMC1082LP4E (ANALOG DEVICES)
РЧ усилитель, 22дБ усиление, 5.5ГГЦ до 18ГГЦ, 5В, HQFN-24
The HMC1082LP4E is a GaAs pHEMT MMIC Medium Power Amplifier with an integrated temperature compensated on-chip power detector which operates between 5.5 and 18GHz. The amplifier provides 22dB of gain, +35dBm output IP3 and +24dBm of output power at 1dB gain compression, while requiring 220mA from a +5V supply. The HMC1082 is capable of supplying up to +26dBm of saturated output power with 27% PAE. The HMC1082 is an ideal driver amplifier for a wide range of general purpose applications. Well suited for point-to-point radio from 5.5 to 18GHz or for marine radar at 9GHz, the HMC1082 may also be used for 6 to 18GHz EW applications.
- 26dBm at 26% PAE High saturated output power
- 35dBm High output IP3
- 24dBm High P1dB output power
- 5V at 220mA DC supply
Области применения
Радиочастотная Связь, Оборона, Военная и Авиационно-космическое
Количество Выводов:
24вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальная Частота:
18ГГц
Максимальное Напряжение Питания:
5В
Минимальная Рабочая Температура:
-40°C
Минимальная Частота:
5.5ГГц
Минимальное Напряжение Питания:
-
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Радиочастотной Микросхемы:
HQFN
Типичное Значение Коэффициента Шума:
-
Усиление:
22дБ
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
