ADL5562ACPZ-R7 (ANALOG DEVICES)
РЧ/ПЧ дифференциальный усилитель, 6дБ усиление, полоса пропускания 3.3ГГц, 3В до 3.6В питание
The ADL5562ACPZ-R7 is a 3.3GHz ultralow distortion high performance Differential Amplifier optimized for RF and IF applications. The amplifier offers low noise of 2.1nV/vHz and excellent distortion performance over a wide frequency range, making it an ideal driver for high speed 8- to 16-bit ADCs. The ADL5562 provides three gain levels of 6, 12 and 15.5dB through a pin-strappable configuration. For the single-ended input configuration, the gains are reduced to 5.6, 11.1 and 14.1dB. Using an external series input resistor expands the amplifier gain flexibility and allows for any gain selection from 0 to 15.5dB. The quiescent current of the ADL5562 is typically 80mA and when disabled, consumes less than 3mA, offering excellent input-to-output isolation. The device is optimized for wideband, low distortion performance.
- -3dB Bandwidth of 3.3GHz (AV = 6dB)
- Differential or single-ended input to differential output
- Low noise input stage
- Low broadband distortion
- IMD3s of -94dBc at 250MHz centre
- 9.8V/ns Slew rate
- Fast settling of 2ns and overdrive recovery of 3ns
- Power-down control
- Fabricated using the high speed XFCB3 SiGe process
Области применения
Радиочастотная Связь, Связь и Сеть
Количество Выводов:
16вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальная Частота:
-
Максимальное Напряжение Питания:
3.6В
Минимальная Рабочая Температура:
-40°C
Минимальная Частота:
-
Минимальное Напряжение Питания:
3В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-

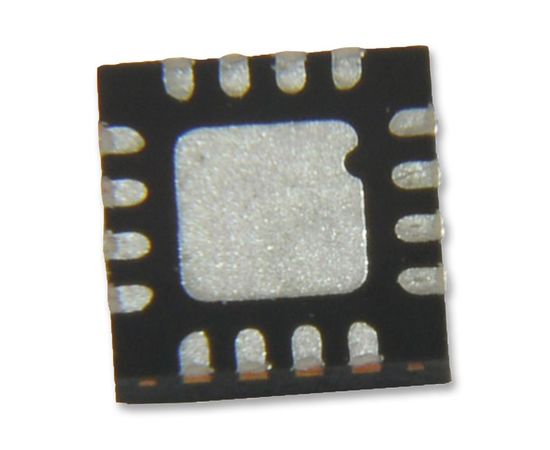

Стиль Корпуса Радиочастотной Микросхемы:
LFCSP
Тип упаковки:
Разрезная лента
Типичное Значение Коэффициента Шума:
-
Усиление:
-
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
