HMC521LC4 (ANALOG DEVICES)
Микросхема I/Q РЧ смесителя RF GaAs MMIC, RF/LO диапазон 8.5ГГц до 11.7ГГц, HQFN-24
The HMC521LC4 is a compact GaAs I/Q MMIC Mixer which operates between 8.5 to 13.5GHz. Mixer which can be used as either an image reject mixer or a single sideband up-converter. The mixer utilizes two standard Hittite double balanced mixer cells and a 90 degree hybrid fabricated in a GaAs MESFET process. A low frequency quadrature hybrid was used to produce a 100MHz USB IF output. This product is a much smaller alternative to hybrid style image reject mixers and single sideband up-converter assemblies.
- DC to 3.5GHz Wide IF bandwidth
- 38dB Image rejection
- 50dB LO to RF isolation
- 23dBm High input IP3
Области применения
Радиочастотная Связь
Количество Выводов:
24вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальная Частота:
13.5ГГц
Максимальное Напряжение Питания:
-
Минимальная Рабочая Температура:
-55°C
Минимальная Частота:
8.5ГГц
Минимальное Напряжение Питания:
-
Соответствует Фталатам RoHS:
Да

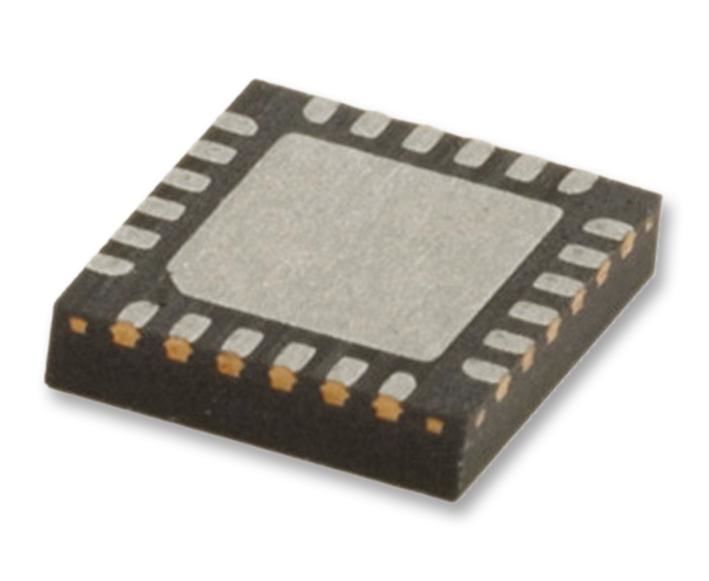

Стиль Корпуса Радиочастотной Микросхемы:
HQFN
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
