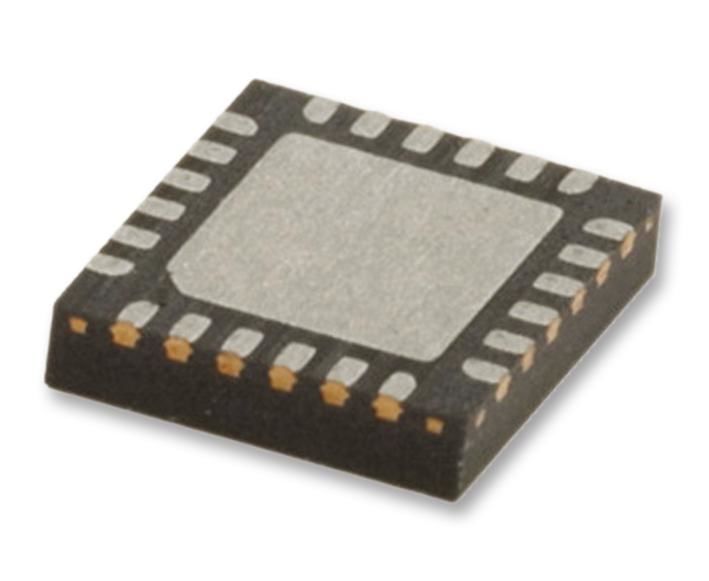

HMC611LP4E (ANALOG DEVICES)
РЧ детектор / контроллер, 1МГц до 10ГГц, 15дБм входная мощность, 4.5В до 5.5В питание, HQFN-24
HMC611LP4E является логарифмическим детектором/контроллером, который преобразует РЧ сигналы на входе в пропорциональное DC напряжение на выходе. Он использует топологию сжатия, которая обеспечивает чрезвычайно высокие уровни динамического диапазона и точности преобразования в широком диапазоне входных частот. По мере увеличения входной мощности, усилитель поочередно переходит в насыщение, создавая точное приближение логарифмической функции. Вывод серии квадратичных датчиков суммируется, преобразуется в напряжение и буферизуется для вывода на контакте LOGOUT. Для режима обнаружения, контакт LOGOUT закорочен на вход VSET и обеспечивает номинальное значение логарифмического наклона -25мВ/дБ и перехват 18дБм (22дБм для ?>=5.8ГГц). HMC611LP4E может быть использован в режиме контроллера, где внешнее напряжение подается на контакт VSET, создавая AGC или APC с контуром обратной связи.
- Широкий динамический диапазон (до 63дБ)
- Высокая точность (54дБ ±1дБ в диапазоне до 8ГГц)
- Отличная температурная стабильность
- Выход датчика температуры с буфером
Области применения
Радиочастотная Связь, Беспроводное, Управление Питанием, Связь и Сеть
Предупреждения
Устройство чувствительное к ЭСР, необходимо принять надлежащие меры предосторожности при обращении с устройством.
Количество Выводов:
24вывод(-ов)
Линейка Продукции:
-
Максимальная Входная Мощность:
15дБм
Максимальная Рабочая Температура:
85°C
Максимальная Частота:
10ГГц
Максимальное Напряжение Питания:
5.5В
Минимальная Входная Мощность:
-
Минимальная Рабочая Температура:
-40°C
Минимальная Частота:
1МГц
Минимальное Напряжение Питания:
4.5В
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Радиочастотной Микросхемы:
HQFN
Чувствительность:
-
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
