AD8362ARUZ (ANALOG DEVICES)
Детектор РЧ, 50Гц до 3.8ГГц, -52дБм до 8дБм входная мощность, 4.5В до 5.5В питание, TSSOP-16
The AD8362ARUZ is a TruPwr™ Power Detector that has a 65dB measurement range intended for use in high frequency communication systems and in instrumentation requiring an accurate response to signal power. It is easy to use requiring only a single supply of 5V and a few capacitors. It operates from arbitrarily low frequencies to over 3.8GHz and accepts inputs from -52dBm to +8dBm with crest factors that are typical of quadrature amplitude modulation (QAM) and orthogonal frequency division multiplexing (OFDM) modulation schemes. The detector has 1.3mW power consumption when powered down by a logic high applied to the PWDN pin. It powers up within about 20µs to its nominal operating current of 20mA at 25°C.
- Complete, fully calibrated measurement/control system
- Accurate rms-to-DC conversion from 50Hz to 3.8GHz
- Waveform and modulation independent, such as GSM/CDMA/TDMA
- Linear-in-decibels output, scaled 50mV/dB
- Law conformance error of 0.5dB
- All functions temperature and supply stable
Области применения
Обработка Сигнала, Управление Питанием, Радиочастотная Связь, Считывание и Контрольно-измерительная Аппаратура
Количество Выводов:
16вывод(-ов)
Линейка Продукции:
AD8362 Series
Максимальная Входная Мощность:
8дБм
Максимальная Рабочая Температура:
85°C
Максимальная Частота:
3.8ГГц
Максимальное Напряжение Питания:
5.5В
Минимальная Входная Мощность:
-52дБм
Минимальная Рабочая Температура:
-40°C
Минимальная Частота:
50Гц
Минимальное Напряжение Питания:
4.5В
Соответствует Фталатам RoHS:
Да

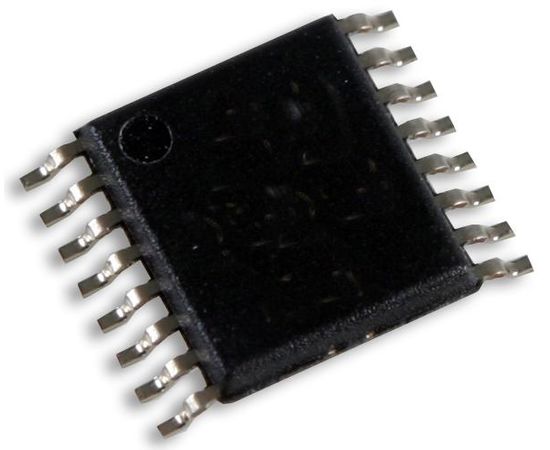

Стиль Корпуса Радиочастотной Микросхемы:
TSSOP
Чувствительность:
-
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
