MAX707EPA+ (MAXIM INTEGRATED PRODUCTS)
Схема контроля микропроцессора, 1.2В-5.5В питание, выход сброса с активным высоким/низким

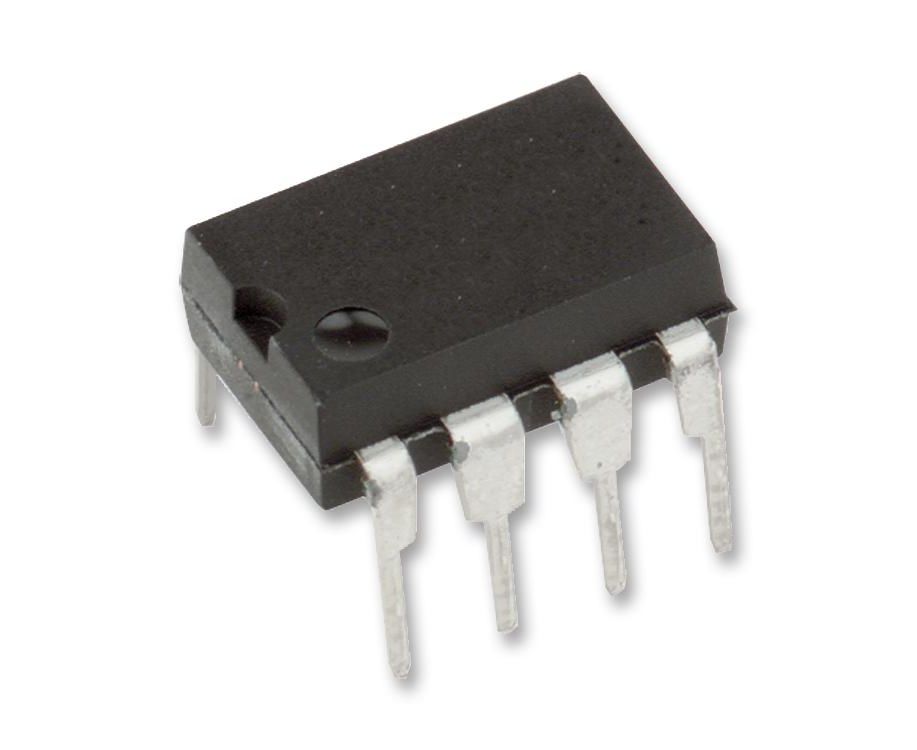

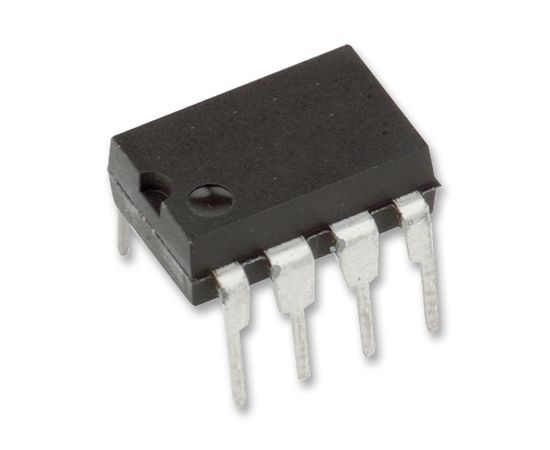

The MAX707EPA+ is a low cost microprocessor (µP) supervisory circuit in 8 pin DIP package. This supervisory circuit reduces the complexity and number of components required to monitor power supply and battery functions in µP systems. It significantly improves system reliability and accuracy compared to separate ICs or discrete components. The MAX707 is used in computers, controllers, intelligent instruments and critical µP power monitoring applications.
- Supply voltage range from 1.2V to 5.5V
- Operating temperature range from -40°C to 85°C
- Supervisory function integration significantly improves system reliability & reduces board space
- Reset valid to VCC = 1V
- Reset pulse width of 200ms and reset threshold voltage of 4.65V
- Debounced TTL/CMOS compatible manual reset input
- Active-high, push-pull and Active-low, push-pull reset output
- Supply current is 50µA
Области применения
Мониторинг Системы
Время Задержки:
200мс
Количество Выводов:
8вывод(-ов)
Количество Устройств Мониторинга:
1монитор(-ов)
Корпус Цифровой ИС:
DIP
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.2В
Пороговое Напряжение:
4.65В
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Тип Сброса:
Активный Высокий, Двухтактный / Активный Низкий, Двухтактный
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
