LM809M3-2.93/NOPB (TEXAS INSTRUMENTS)
Схема контроля/детектор напряжения, сброс с активным низким, 1.2В до 5.5В, 2.93В, 1 монитор
The LM809M3-2.93/NOPB is a 3-pin Microprocessor Supervisory Circuit with active-low RESET output. The supervisory circuit can be used to monitor the power supplies in microprocessor and digital systems. It provides a reset to the microprocessor during power-up, power-down and brownout conditions. The function of the LM809 is to monitor the VCC supply voltage and assert a reset signal whenever this voltage declines below the factory-programmed reset threshold. The reset signal remains asserted for 240ms after VCC rises above the threshold.
- Power supply transient immunity
- Fully specified over-temperature
- Ensured RESET output valid for VCC >= 1V
- Superior upgrade to MAX809 and MAX810
- 140ms Minimum power-ON reset pulse width
- 15µA Typical low supply current
- Green product and no Sb/Br
Области применения
Автоматизация и Управление Процессами, Переносные Устройства, Считывание и Контрольно-измерительная Аппаратура
Время Задержки:
240мс
Количество Выводов:
3вывод(-ов)
Количество Устройств Мониторинга:
1монитор(-ов)

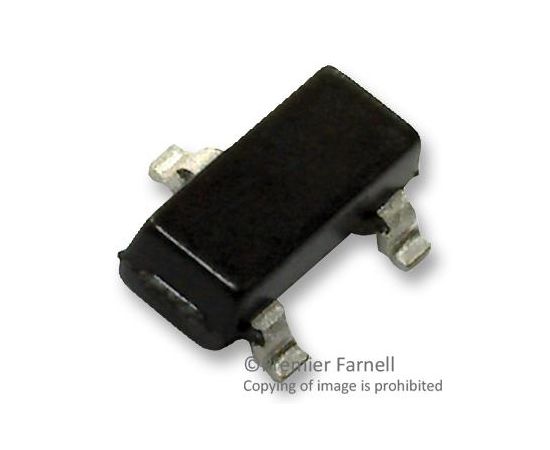

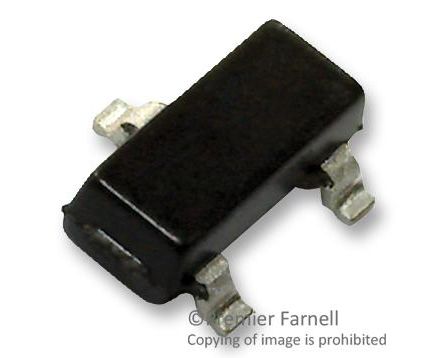

Корпус Цифровой ИС:
SOT-23
Линейка Продукции:
-
Максимальная Рабочая Температура:
105°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.2В
Пороговое Напряжение:
2.93В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Тип Сброса:
Низкий Активный Уровень Сигнала
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
