DS1833Z-15+ (MAXIM INTEGRATED PRODUCTS)
Схема контроля микропроцессора, 1.2В-5.5В питание, выход сброса с активным высоким, открытым стоком

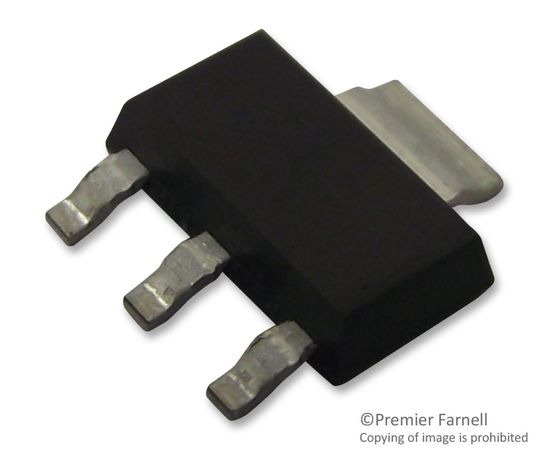

The DS1833Z-15+ is a 5V EconoReset monitor in 4 pin SOT-223 package. A precision temperature compensated reference and comparator circuit is used to monitor the status of the power supply (VCC). It provides a function of detecting out of tolerance power supply conditions and warning a processor based system of impending power failure. When VCC is detected in out of tolerance condition, an internal power fail signal is generated which forces reset to the active (high) state. When VCC returns to an in-tolerance condition, the reset signal is kept in the active state for approximately 350ms to allow the power supply and processor to stabilize.
- Supply voltage range is 1.2V to 5.5V
- Operating temperature range from -40°C to 85°C
- Vcc trip point is 4.125V
- Automatically restarts microprocessor after power failure
- Reduces need for discrete components
- Accurate 15% microprocessor 5V power supply monitoring
- Output capacitance is 10pF
- Internal 5Kohm pull-up resistor
- Output current is 8mA at 0.4V
- Operating current is 50µA
Области применения
Мониторинг Системы
Время Задержки:
350мс
Количество Выводов:
4вывод(-ов)
Количество Устройств Мониторинга:
1монитор(-ов)
Корпус Цифровой ИС:
SOT-223
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.2В
Пороговое Напряжение:
4.125В
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Тип Сброса:
Активный Высокий, Открытый Сток
SVHC (Особо Опасные Вещества):
To Be Advised
RoHS статус:
Да
