TPS7A4700RGWT (TEXAS INSTRUMENTS)
Стабилизатор с малым падением напряжения, регулируемый, 3В до 36В (Vin), 307мВ, 1.4В до 34В/1А
TPS7A4700RGWT является линейным стабилизатором напряжения +36В с малым падением напряжения, крайне низким уровнем шума (4мкВ СКЗ), который способен обеспечить ток нагрузки 1А. Выходные напряжения стабилизатора программируются пользователем (до 20.5В) с использованием схемы печатной платы и без необходимости использования внешних резисторов или конденсаторов обратной связи, уменьшая общее количество компонентов. Выходное напряжение стабилизатора может быть программно настроено пользователем (до 20.5В) или установлено при помощи внешних резисторов обратно связи (до 34В).
- Шум напряжения на выходе 4мкВ СКЗ (10Гц, 100кГц)
- Коэффициент подавления пульсаций питания 82дБ (100Гц) и >55дБ (10Гц, 10МГц)
- Версия ANY-OUT™ не требует никаких внешних резисторов или конденсаторов
- Диапазон выходного напряжения от +1.4 до +20.5В
- Падение напряжения 307мВ при 1А
- Вывод активации КМОП с совместимостью с уровнем логики
- Встроенное ограничение тока и тепловая защита
- «Зеленый» продукт, без наличия Sb/Br
Области применения
Автоматизация и Управление Процессами, Тестирование и Измерение, Считывание и Контрольно-измерительная Аппаратура, Медицинское, Аудио, Обработка Сигнала, Промышленное, Управление Питанием
Предупреждения
Устройство обладает ограниченной защитой от ЭСР, во время хранения или обработки, провода должны быть соединены вместе или устройство должно находиться в токопроводящей пене для предотвращения повреждений от ЭСР.
Количество Выводов:
20вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
36В
Максимальное Регулируемое Выходное Напряжение:
34В
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение:
3В
Минимальное Регулируемое Выходное Напряжение:
1.4В
Падение Напряжения Vdo:
307мВ
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-

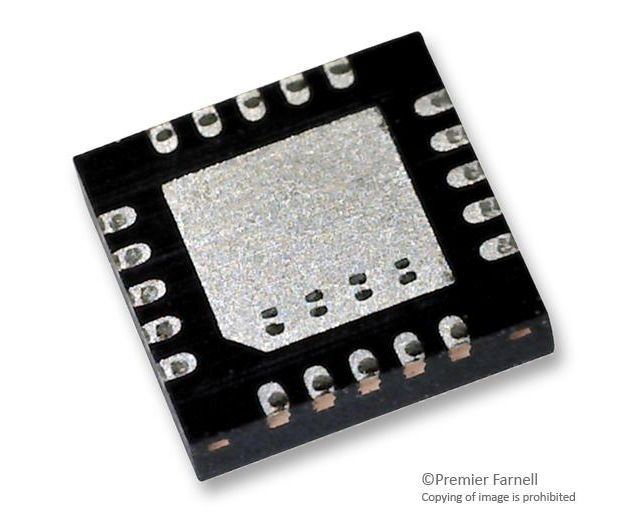

Стиль Корпуса Стабилизатора (LDO):
VQFN
Тип Выхода:
Регулируемый
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
1А
