MAX1674EUA+ (MAXIM INTEGRATED PRODUCTS)

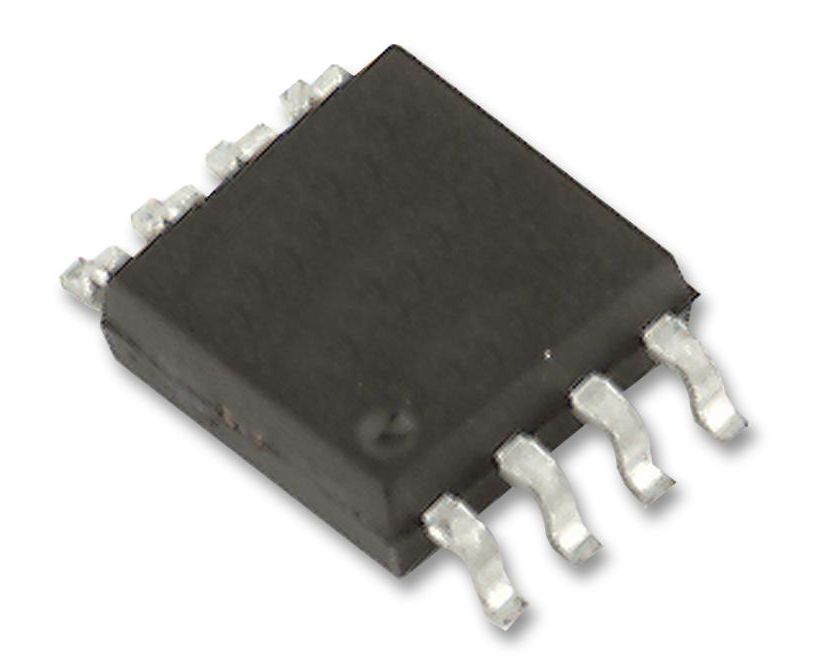

Импульсный повышающий DC-DC стабилизатор, 700мВ-5.5В (Vin), 2В-5.5В (Vout), 200мА на выходе, µMAX-8
The MAX1674EUA+ is a high-efficiency, low-supply-current compact step-up DC-DC Converter features a built-in synchronous rectifier, which improves efficiency and reduces size and cost by eliminating the need for an external Schottky diode. Quiescent supply current is only 16µA. The input voltage ranges from 0.7V to VOUT, where VOUT can be set from 2 to 5.5V. Start-up is guaranteed from 1.1V inputs. The MAX1674 have a preset, pin-selectable output for 5 or 3.3V. The outputs can also be adjusted to other voltages using two external resistors.
- 94% Efficient at 200mA output current
- 16µA Quiescent supply current
- Internal synchronous rectifier (no external diode)
- 0.1µA Logic-controlled shutdown
- LBI/LBO low-battery detector
- Selectable current limit for reduced ripple
Области применения
Беспроводное, Потребительская Электроника, Медицинское, Компьютеры и Периферия
Количество Выводов:
8вывод(-ов)
Количество Выходов:
1выход(-ов)
Корпус ИС DC / DC Преобразователя:
µMAX
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Входное Напряжение:
5.5В
Максимальное Выходное Напряжение:
5.5В
Минимальное Входное Напряжение:
700мВ
Минимальное Выходное Напряжение:
2В
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Топология (Общая Схема Соединений):
Повышающий (Повышающий)
Частота Коммутации:
500кГц
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
200мА
